Comme vous le savez sans doute et probablement tout comme vous je suis fan des videos de Thomas Witherspoon K4SWL (chaine Youtube, qrper.com). J’ai d’ailleurs tourné une vidéo en empruntant son format de plan séquence il y a quelques semaines.
Etant en contact par mail avec Thomas, je savais qu’il était en vacances en Ecosse avec sa famille et donc plus facilement joignable en HF que quand il fait de la radio aux Etats-Unis.
Les deux indicatifs de Thomas pour ce voyage au Royaume-Uni sont MM5SWL pour l’Ecosse et M5SWL pour l’Angleterre. Ajoutez-les dans Ham Alert (hamalert.org) si vous voulez tenter le QSO avec lui.

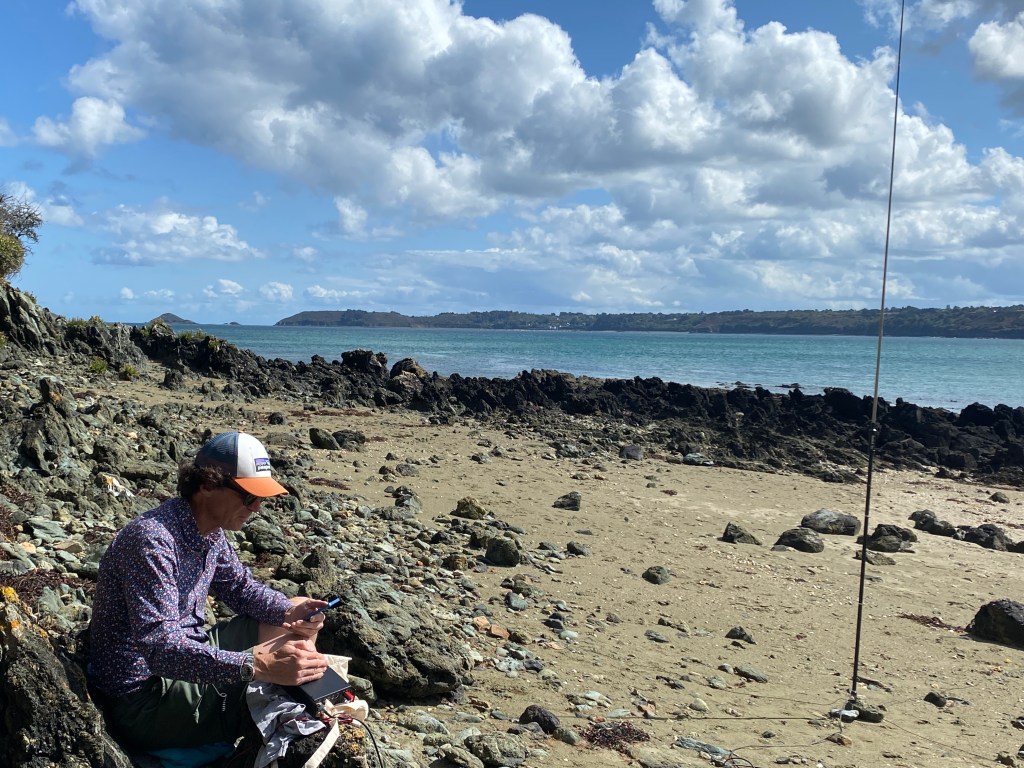

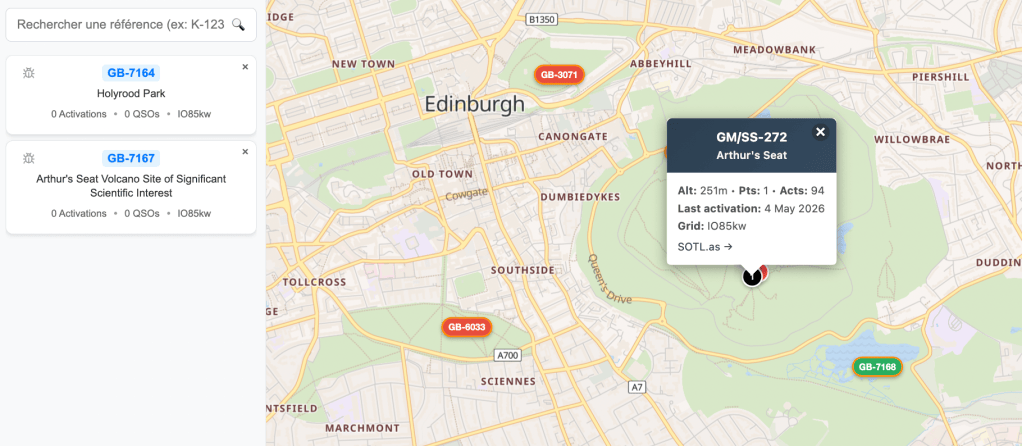

Thomas était sur le bord de la Mer du Nord sur la référence GB-1354 , un peu à l’ouest d’Edimbourg:

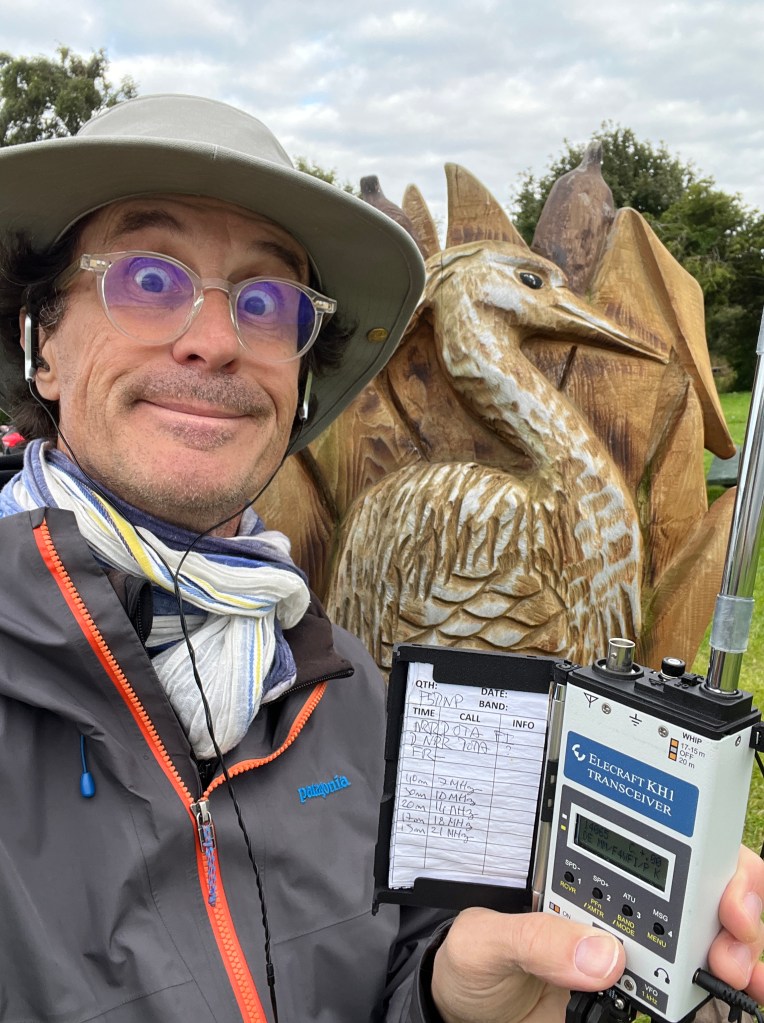

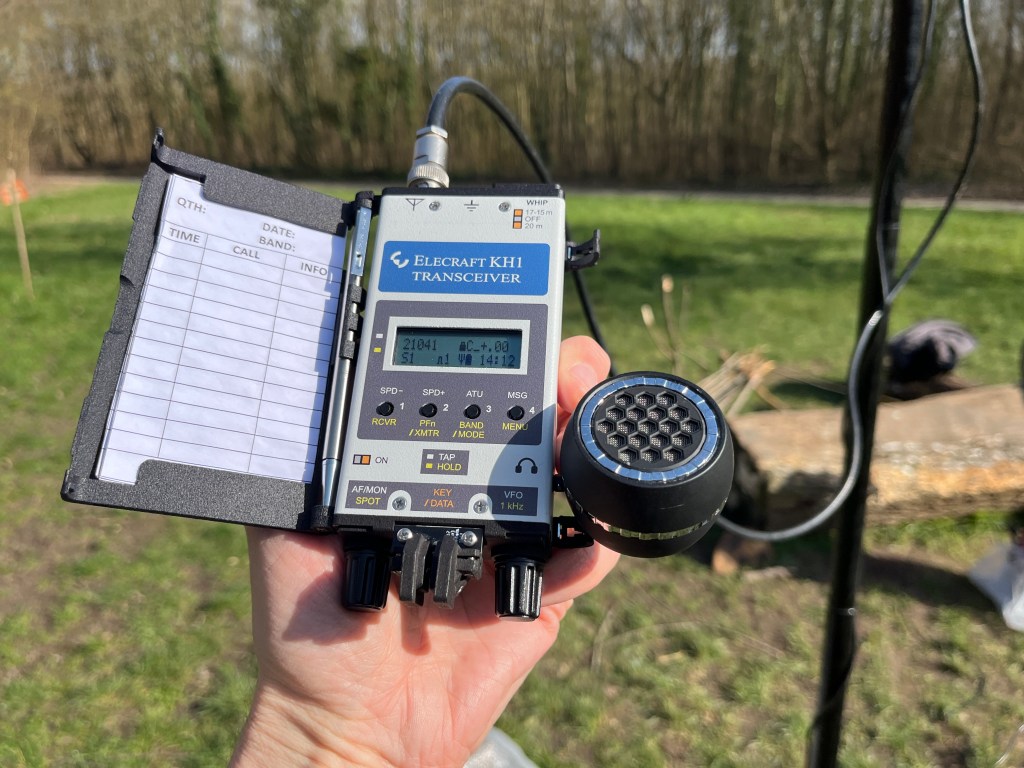

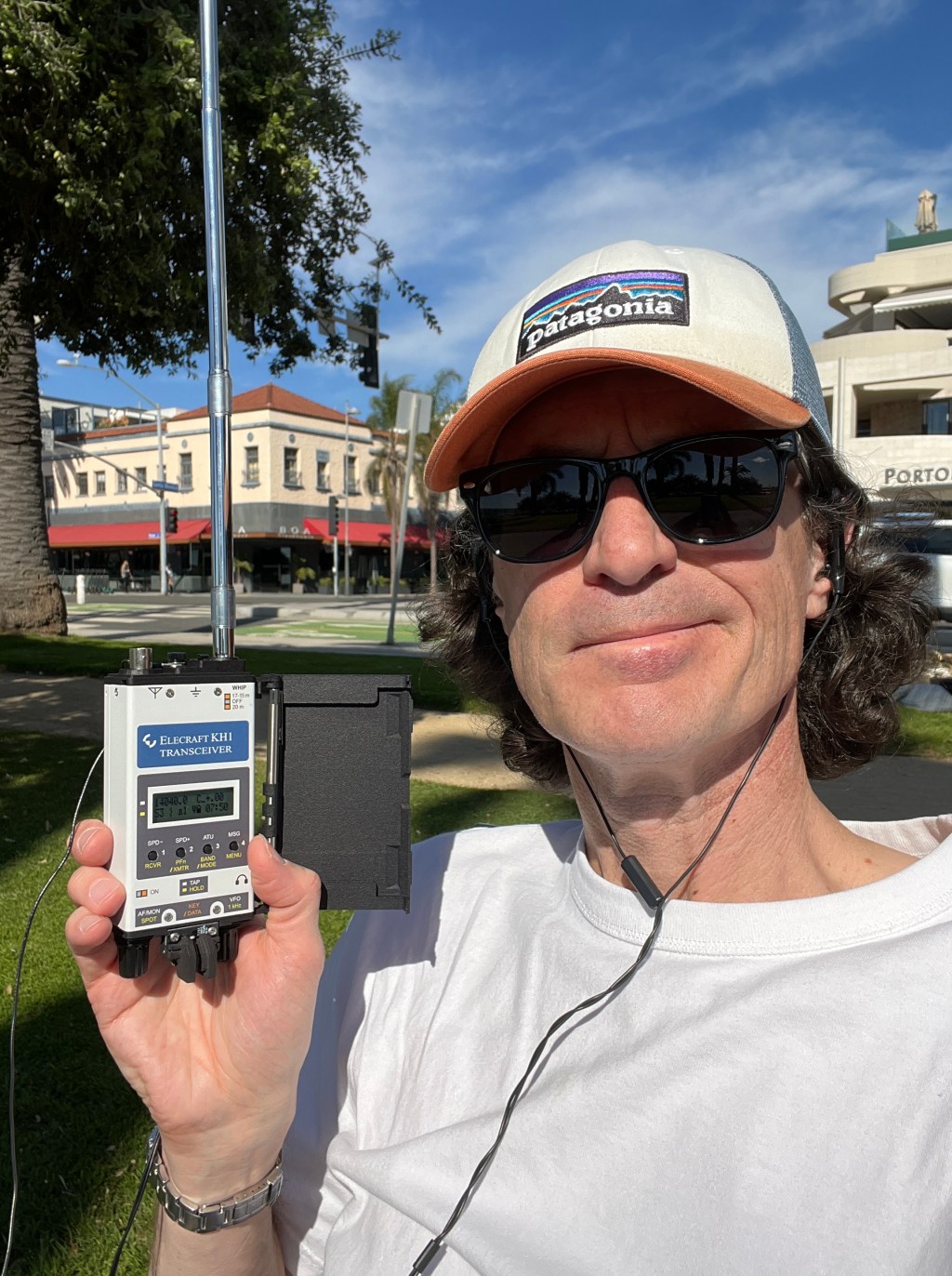

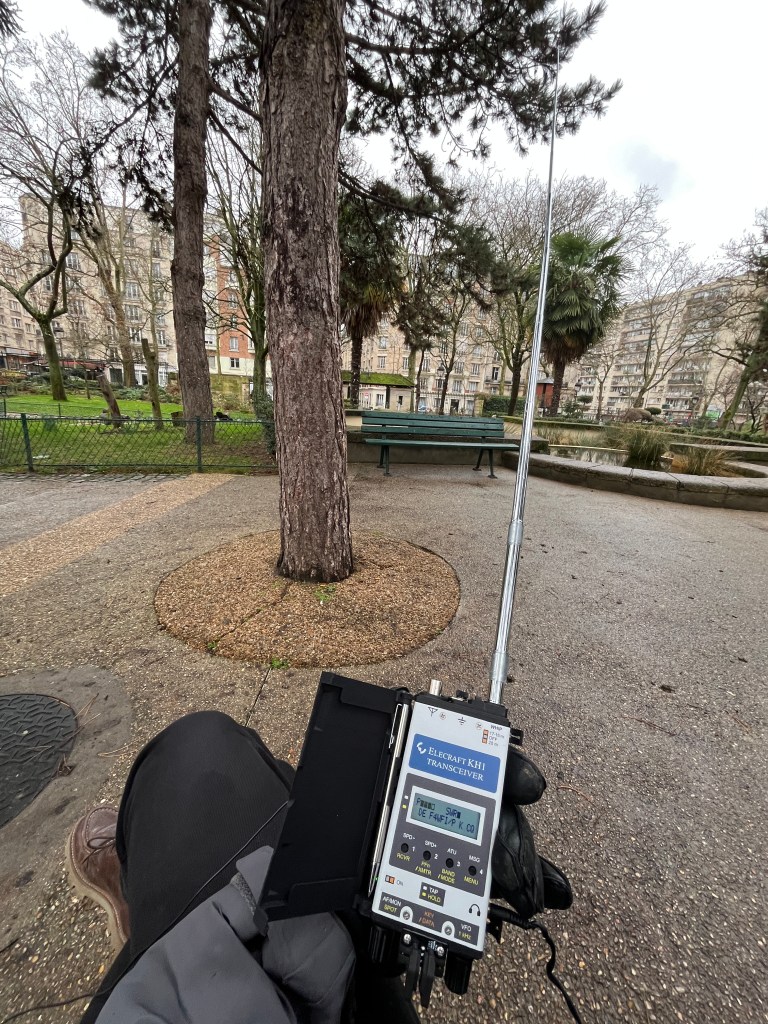

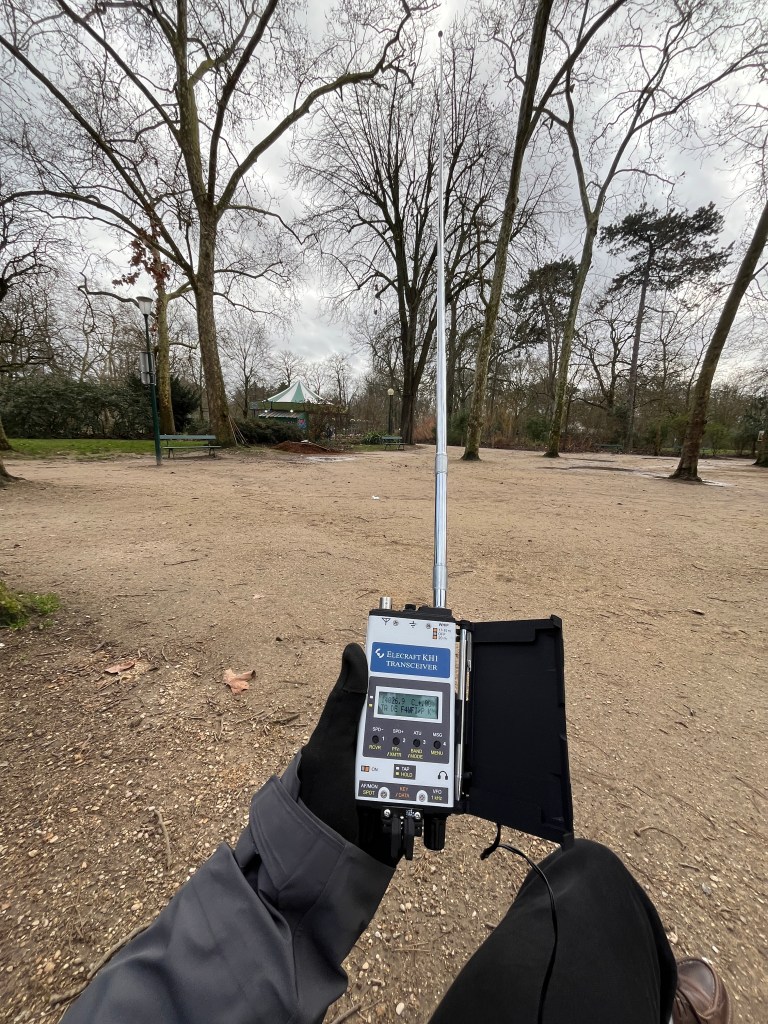

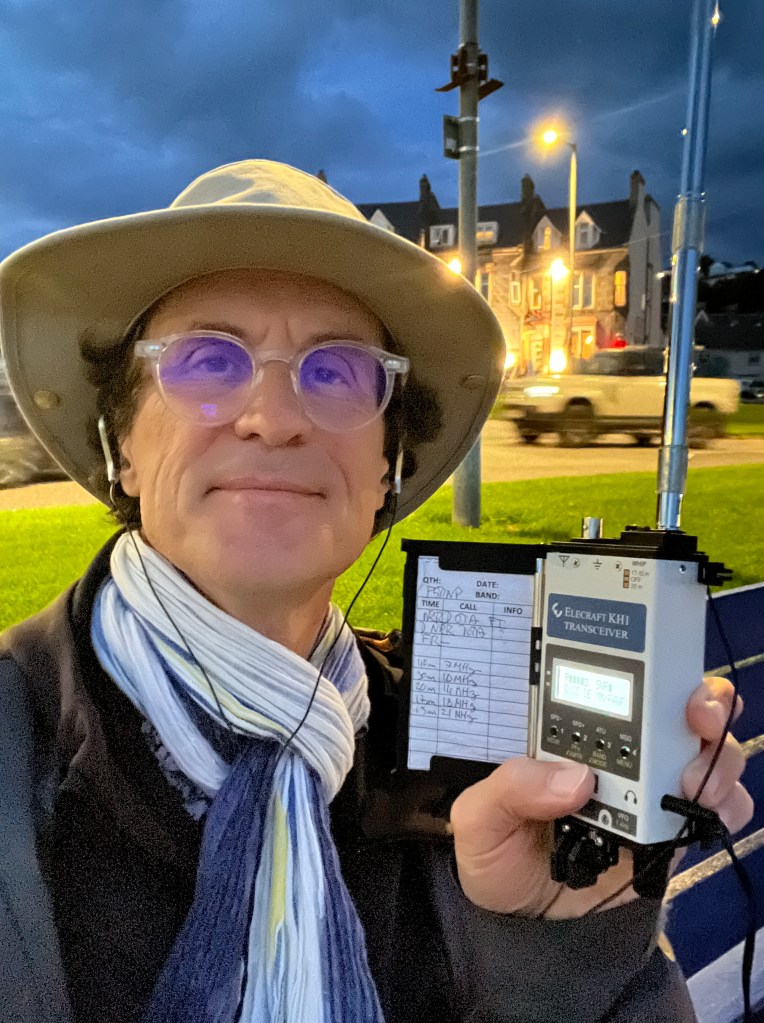

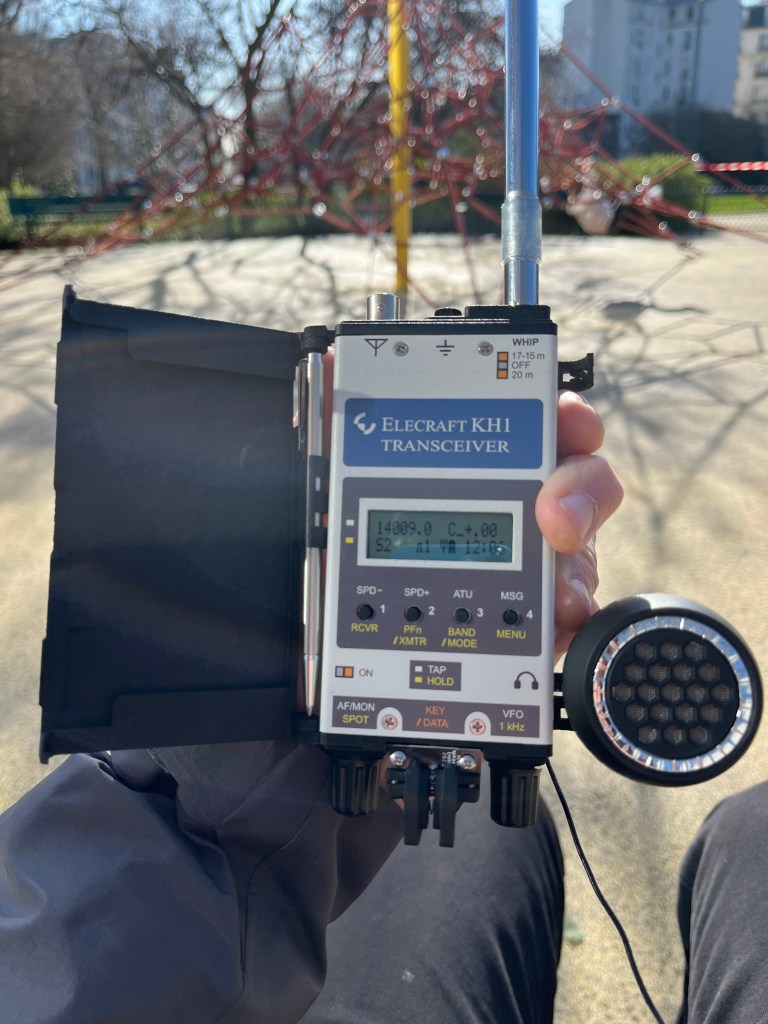

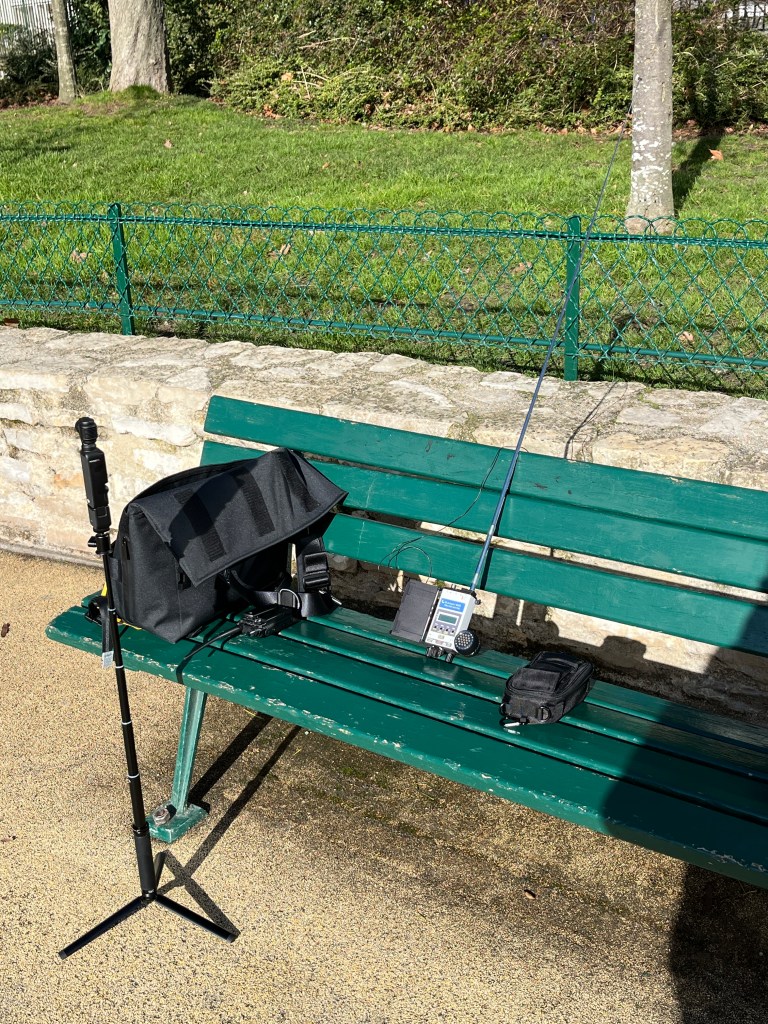

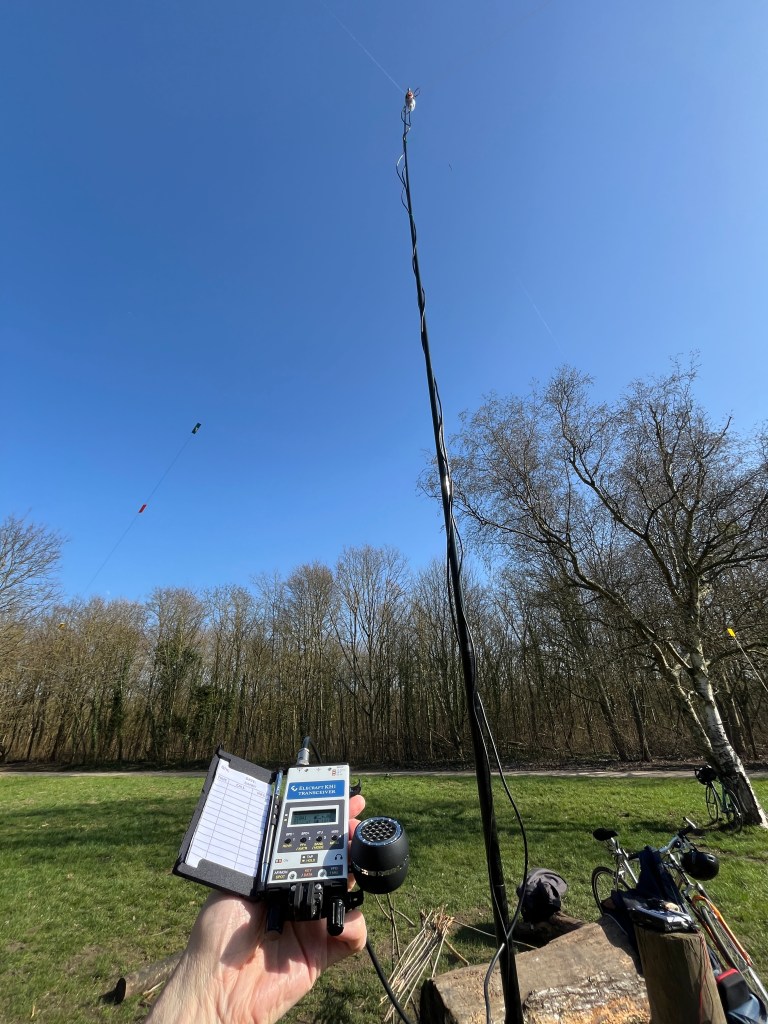

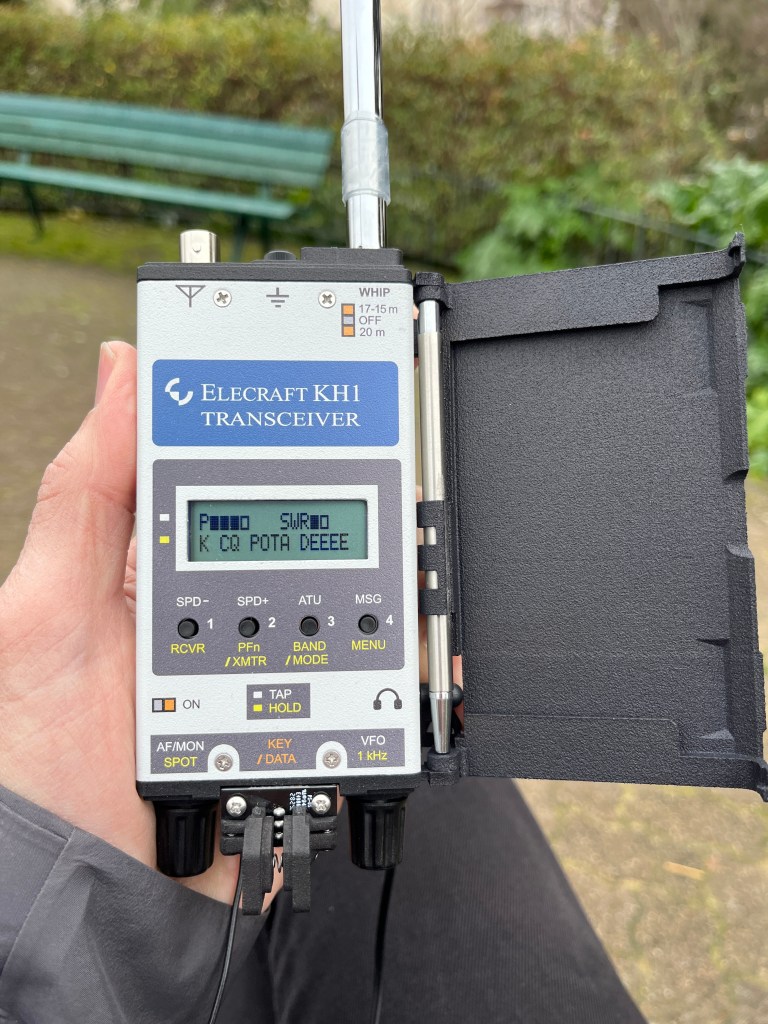

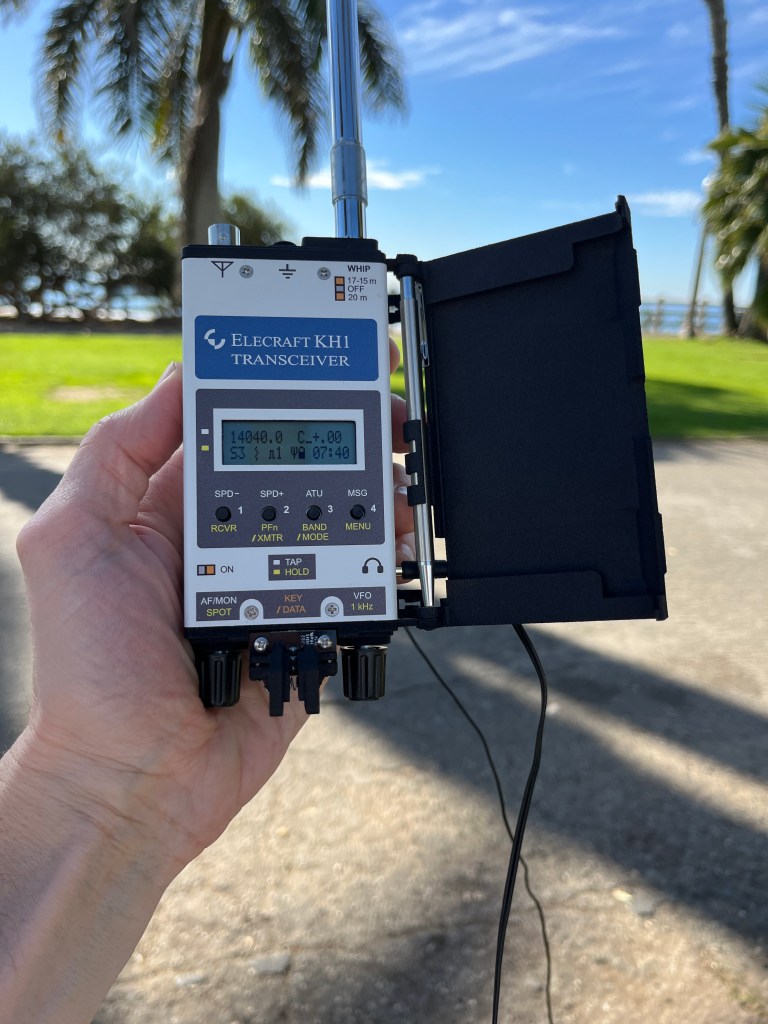

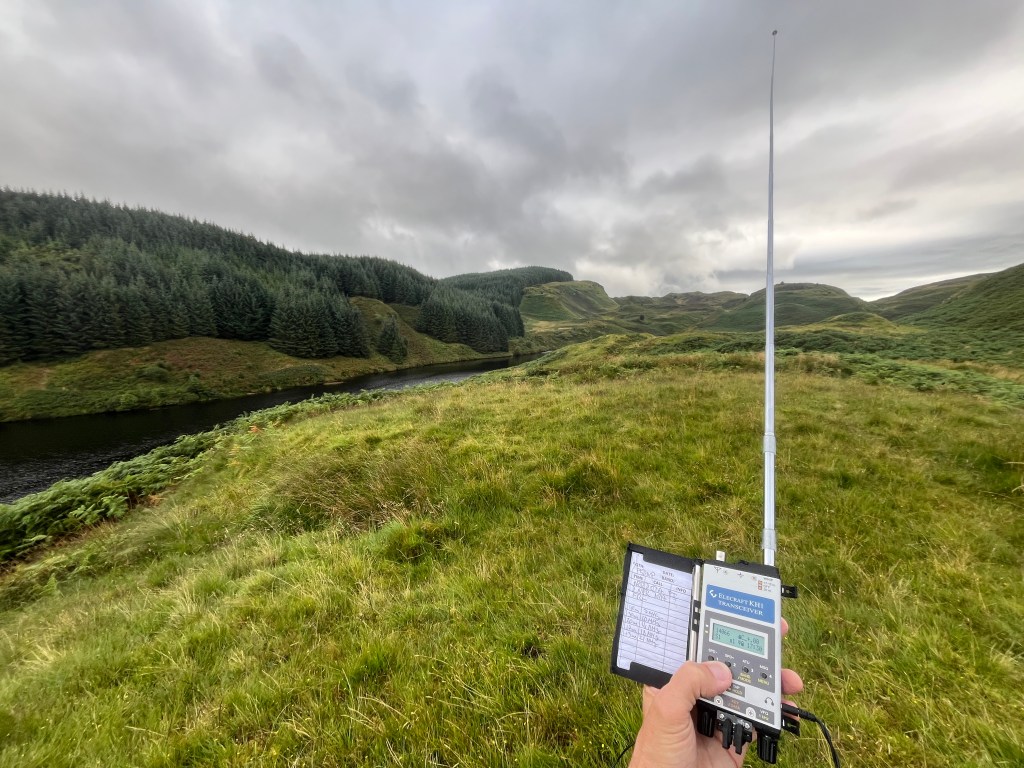

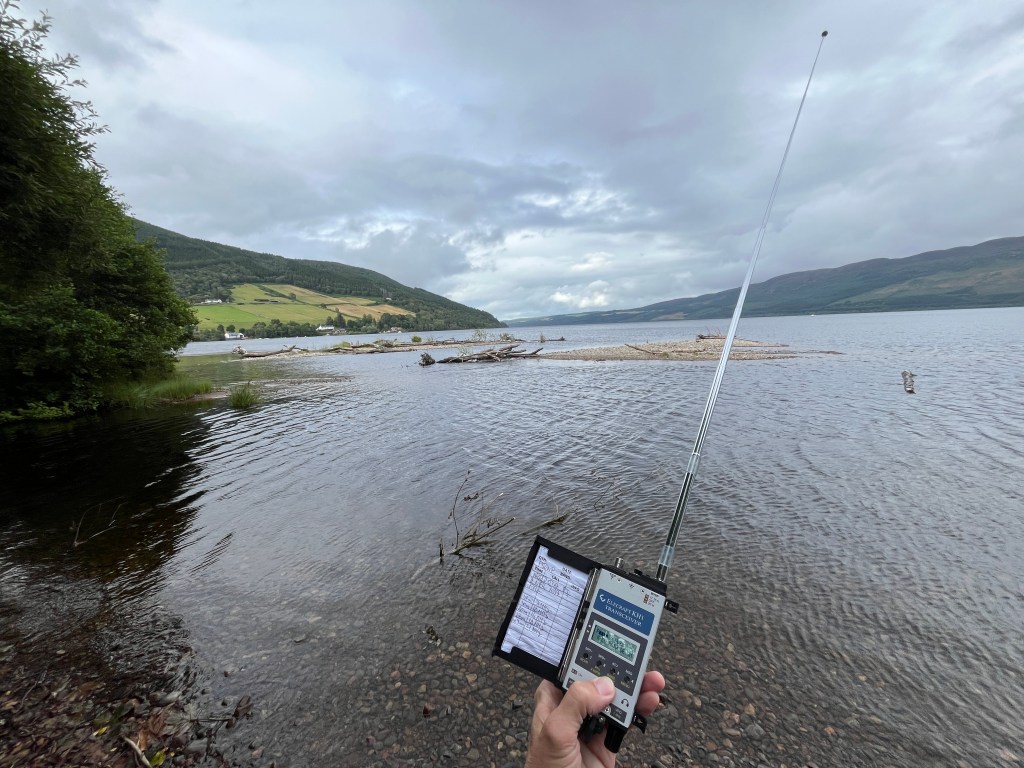

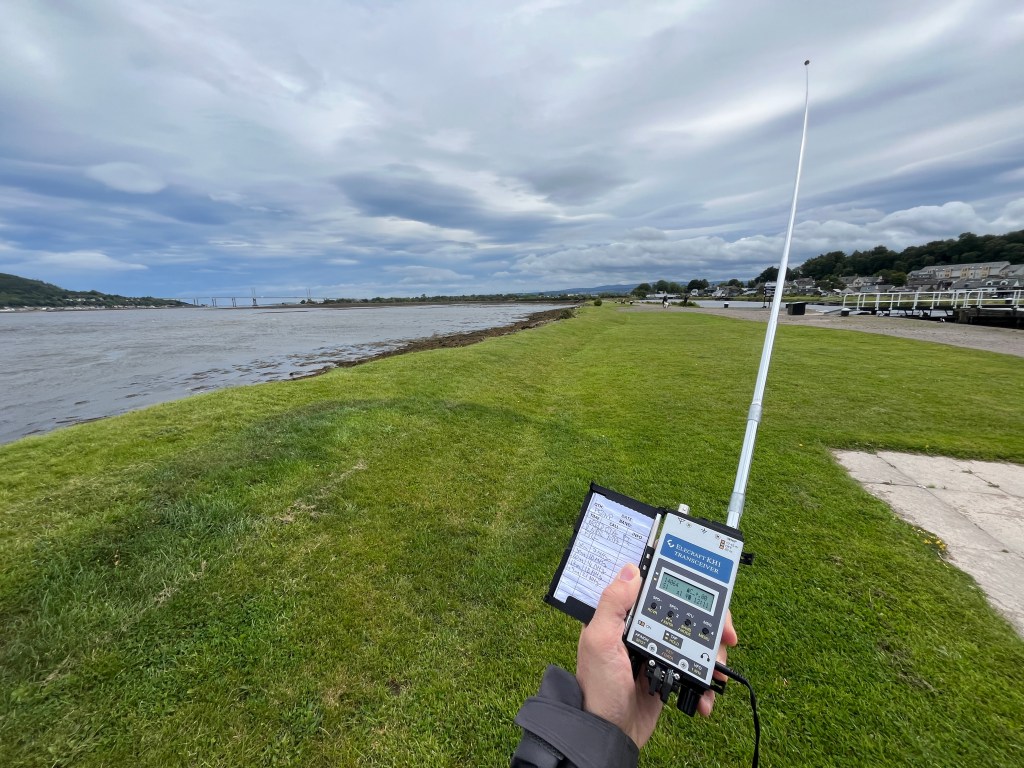

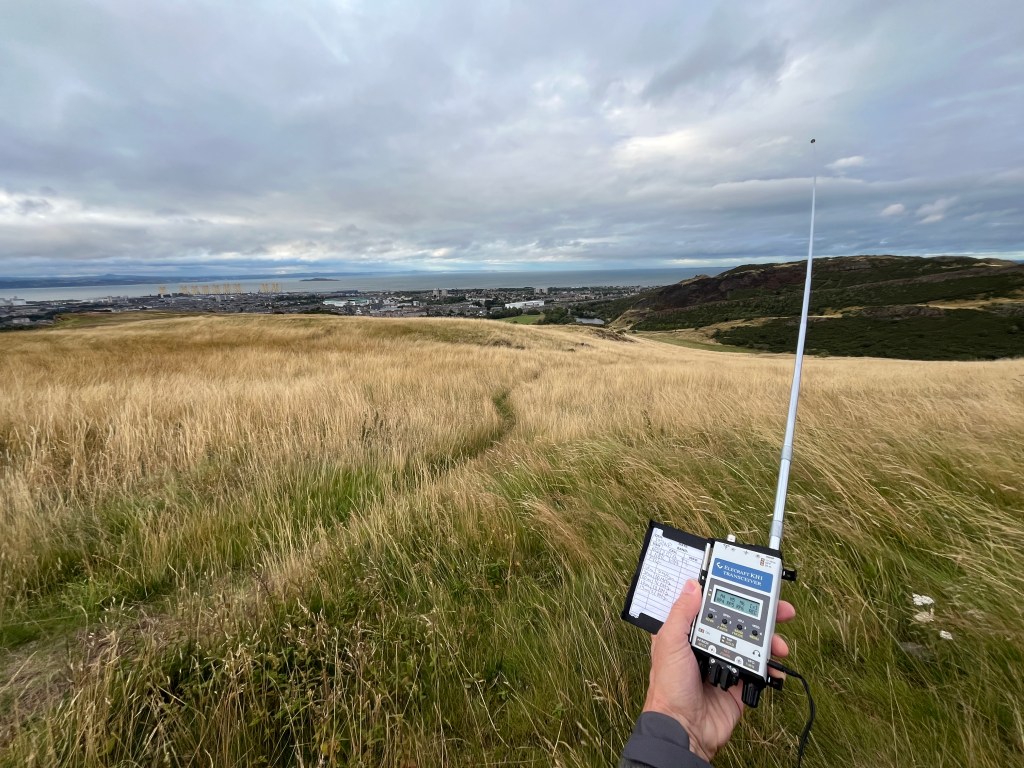

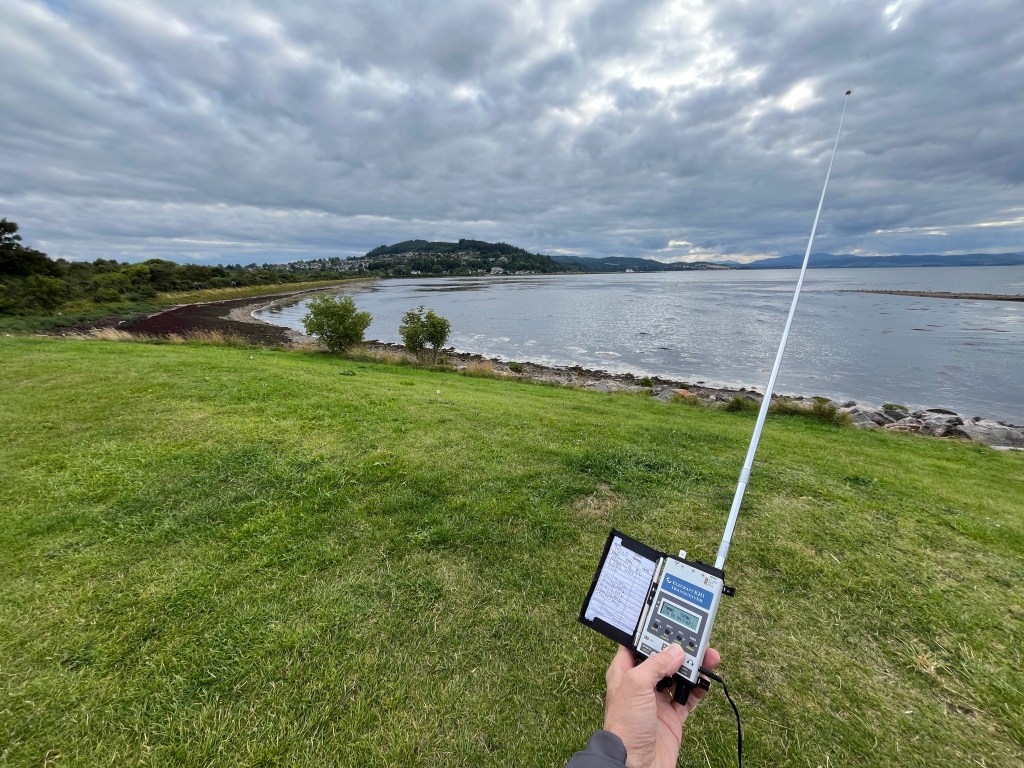

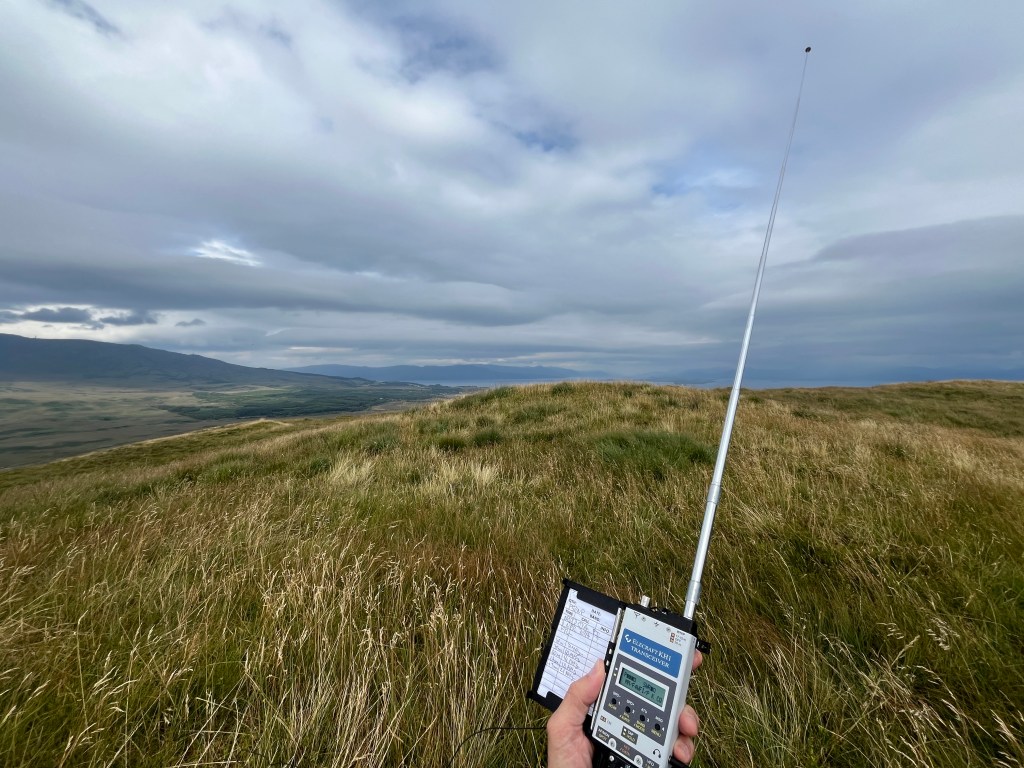

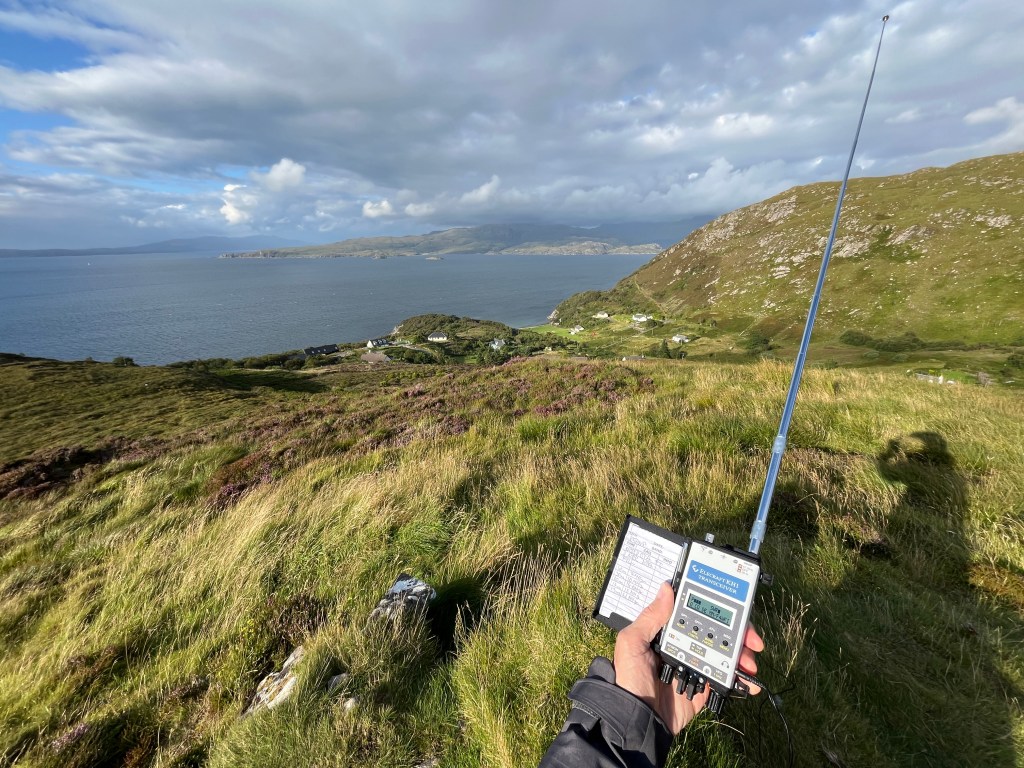

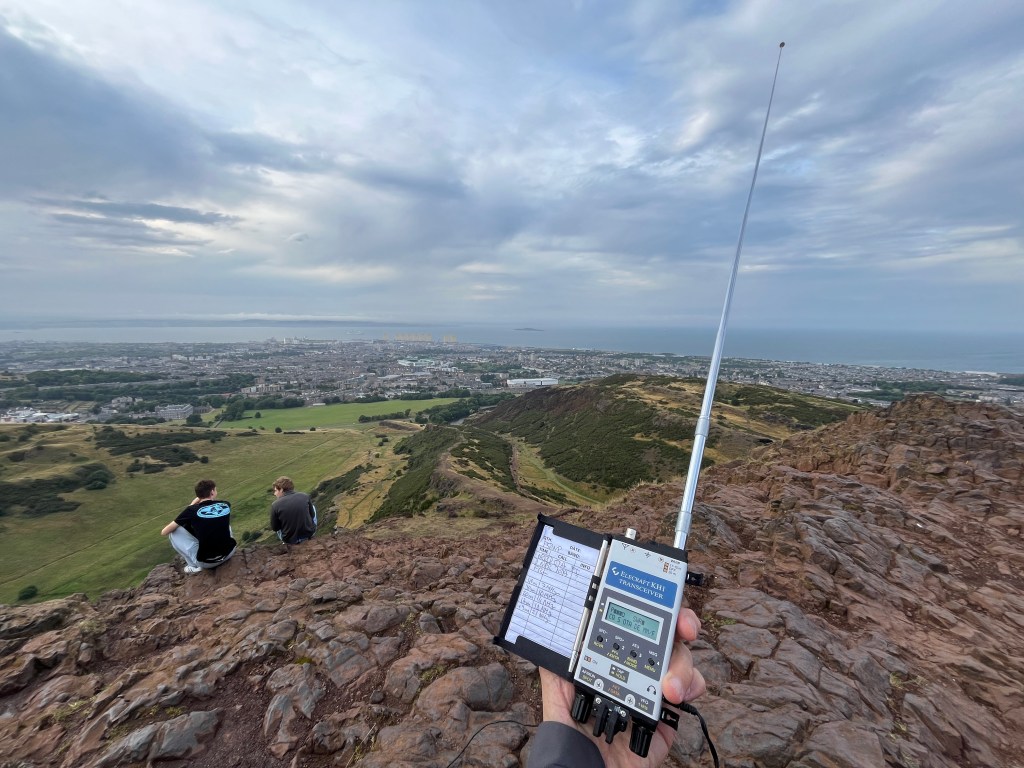

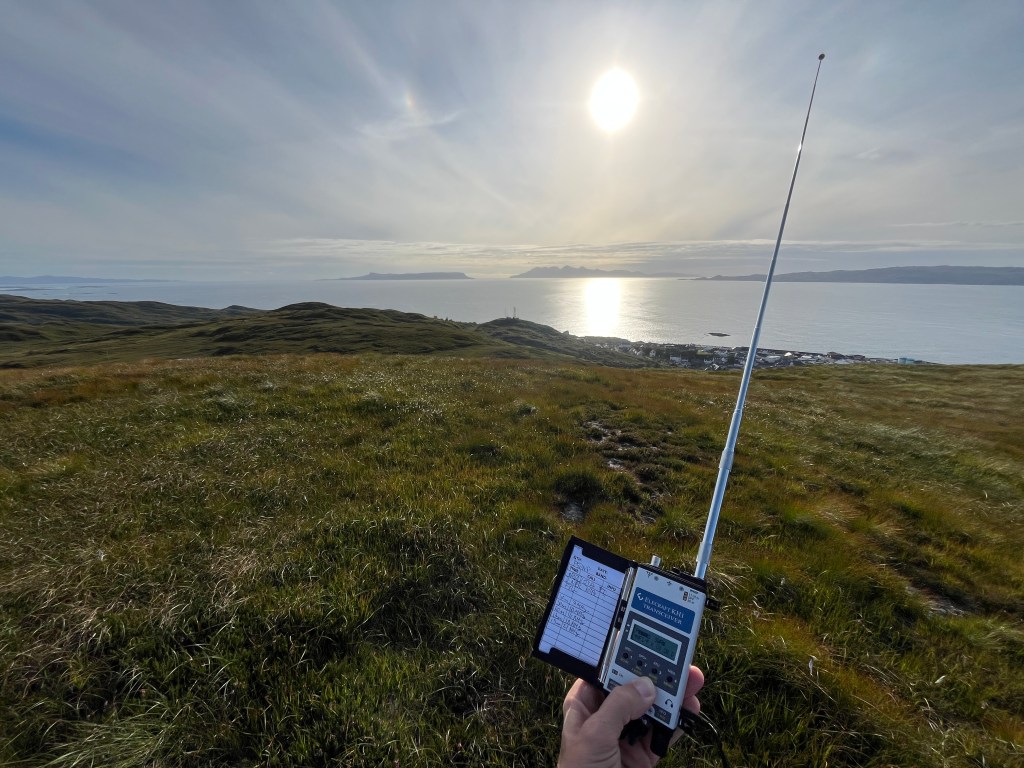

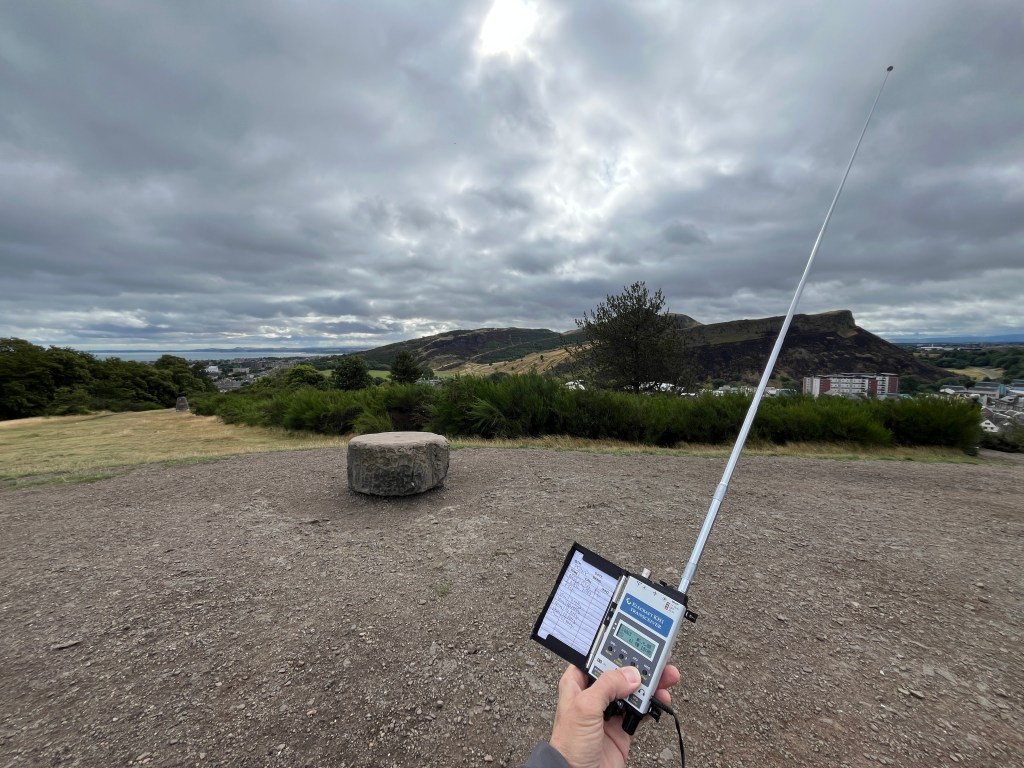

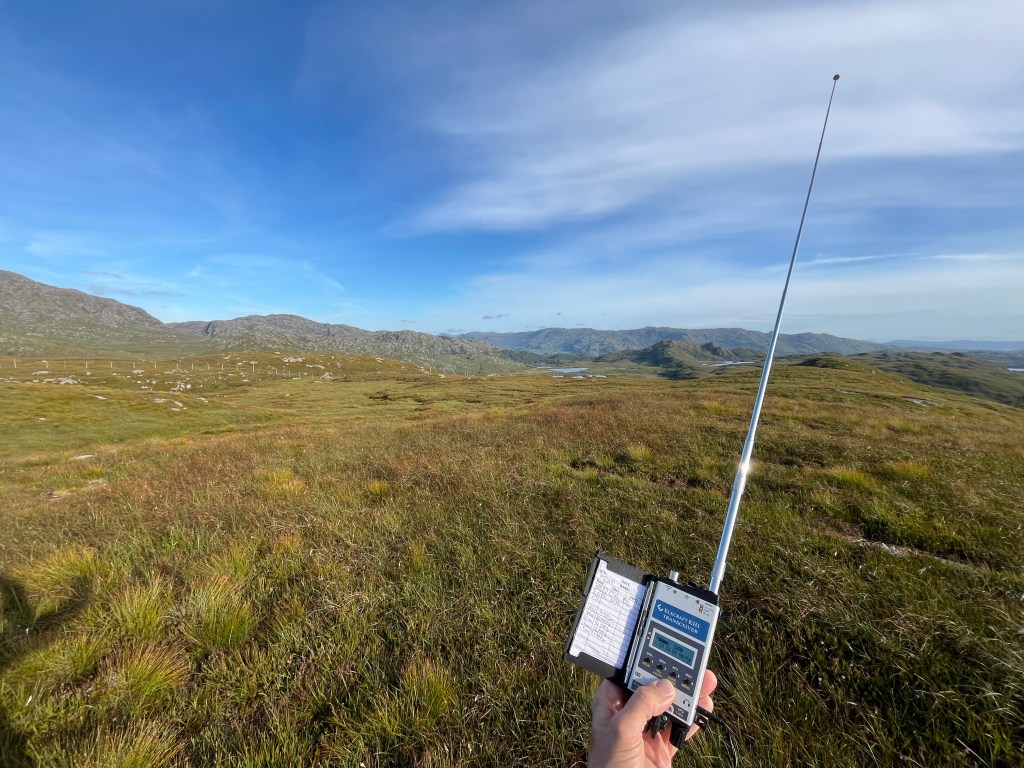

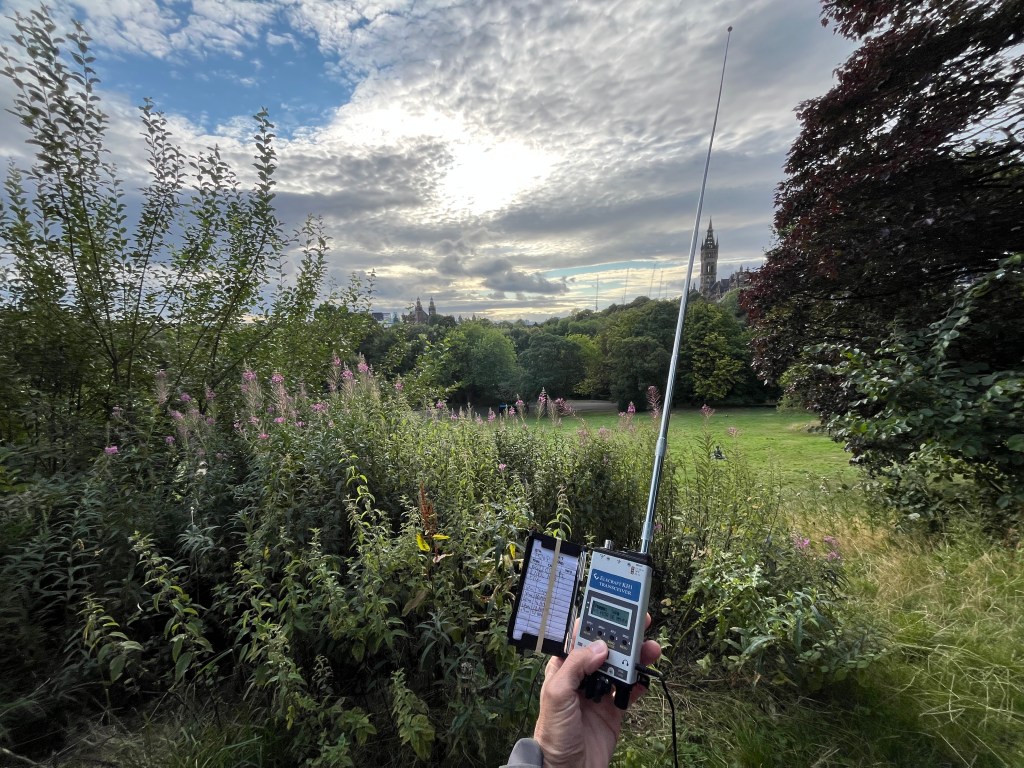

De mon côté, j’avais ma radio Elecraft KH1 avec le fouet d’origine pour le 20m et le fouet supplémentaire acheté par la suite pour le 40m.
Ca paraît peut-être bizarre pour les néophytes mais entendre son signal enregistré, que ce soit en vidéo comme ici ou même juste en audi, a quelque chose de magique. Comme si cela rendait le QSO encore plus réel, peut-être car on voit / entend ce qu’il s’est passé de l’autre côté.
Dans un précédent article, je testais une manière de se spotter sur POTA.app en utilisant la CW sans réseau Internet; Cela peut être bien utile, voir indispensable, quand vous êtes en activation dans une zone non couverte par Internet sur votre téléphone.
Dans cet article, je vous propose de tester une méthode qui utilise le système SOTAMAT (sotamat.com) et le mode FT8.
Le principe de SOTAMAT
Le système SOTAMAT propose plusieurs fonctionnalités, celle que j’utilise utilise le mode FT8 pour transmettre l’information à POTA.app.

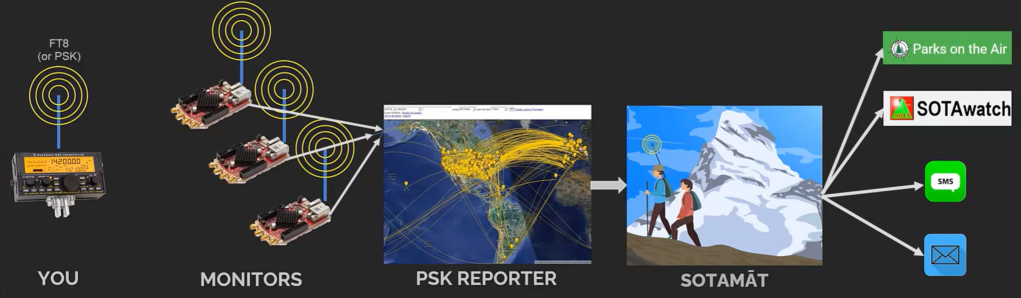

Le principe de fonctionnement est le suivant :

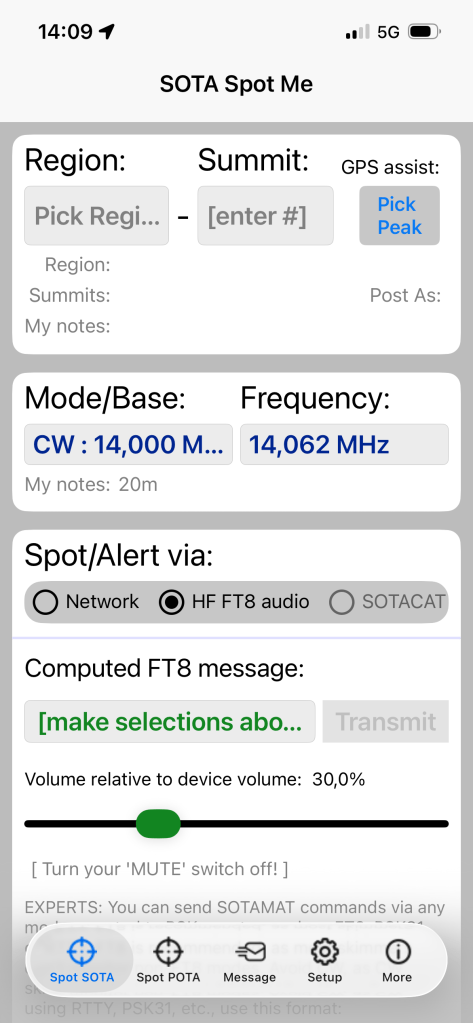

Vous envoyez une information via FT8 depuis votre radio
Si celle-ci est détectée par le réseau de monitors, elle est envoyé à PSK Reporter (pskreporter.info)
PSK Reporter envoie l’information au site SOTAMAT
SOTAMAT envoie le message à POTA.app (dans mon cas)

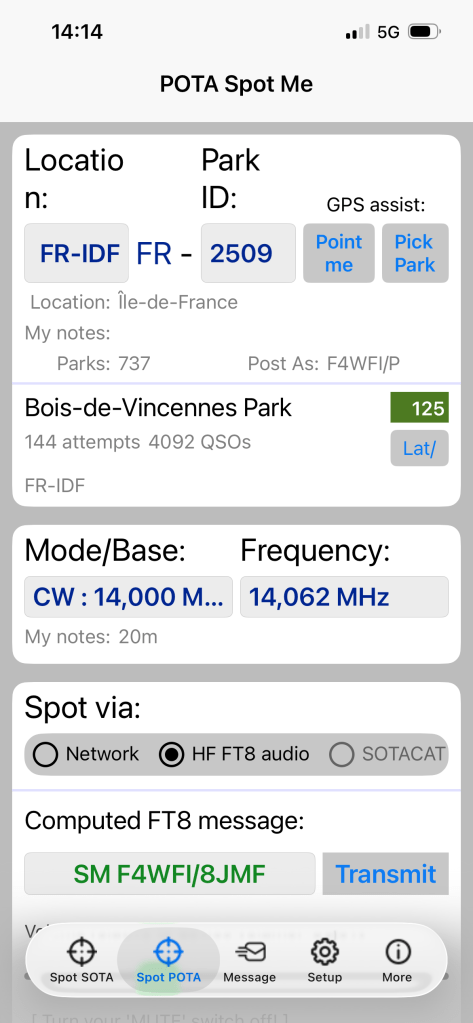

Test SOTAMAT sur le terrain
Conclusion
Je ne sais pas si j’ai eu de la chance ou si le système est particulièrement efficace mais en tout cas, comme on le voit dans la vidéo, le système a fonctionné immédiatement du premier coup.

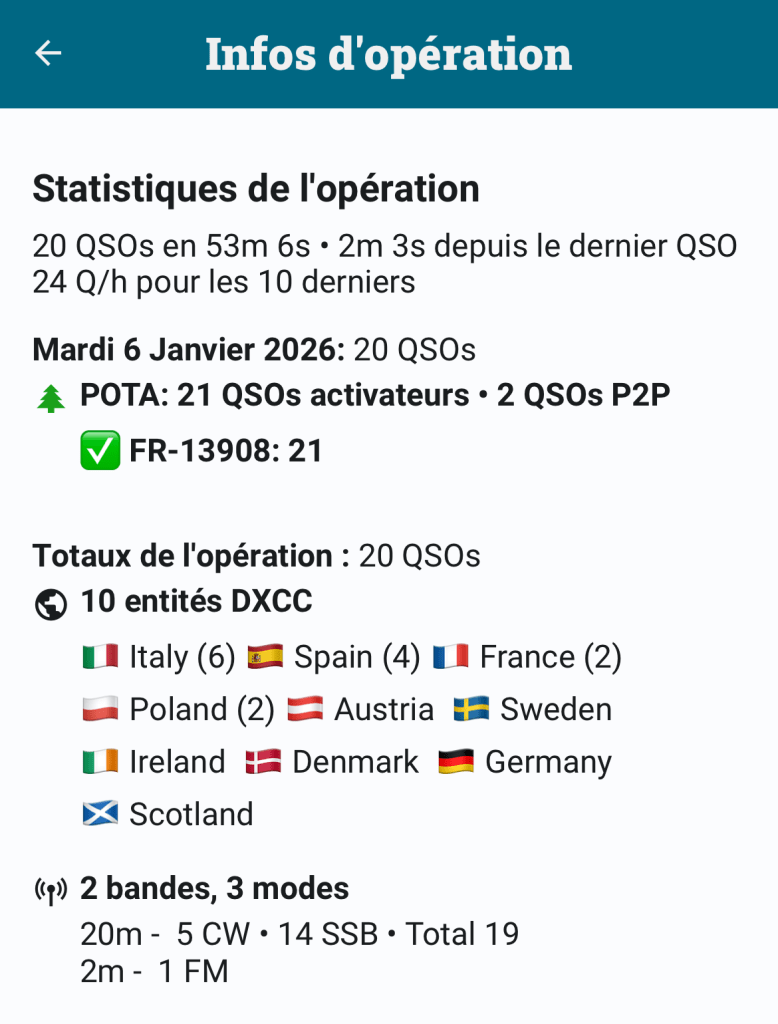

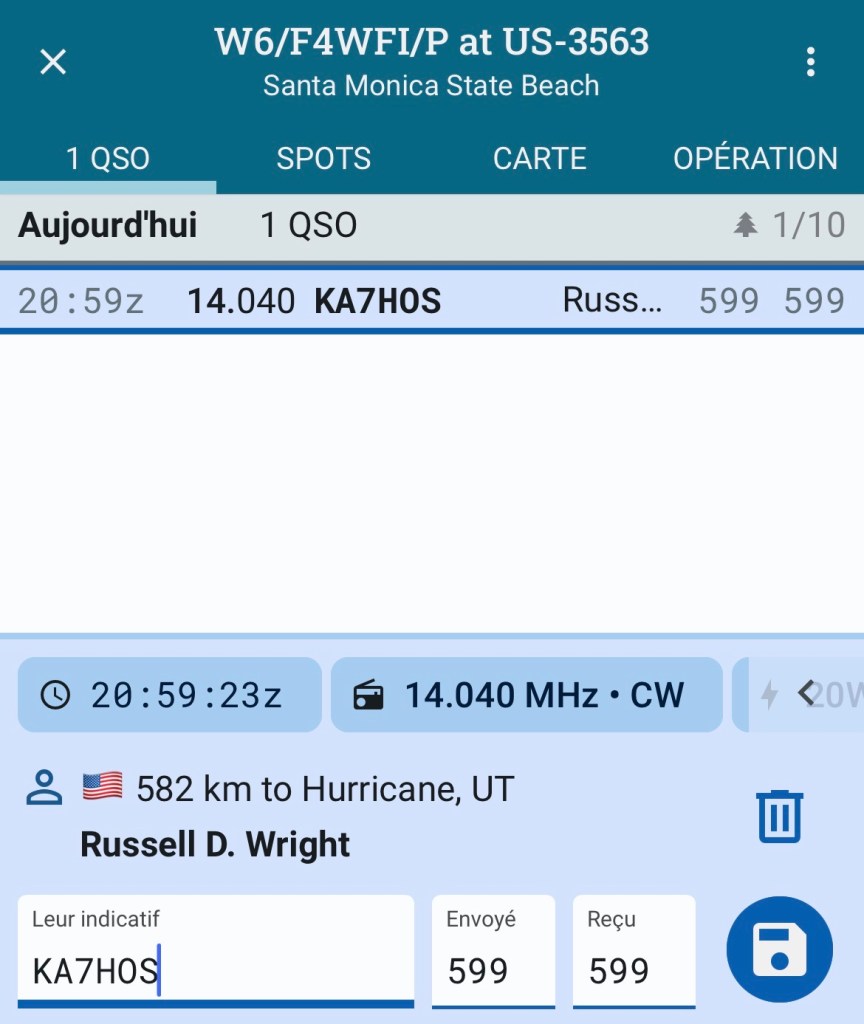

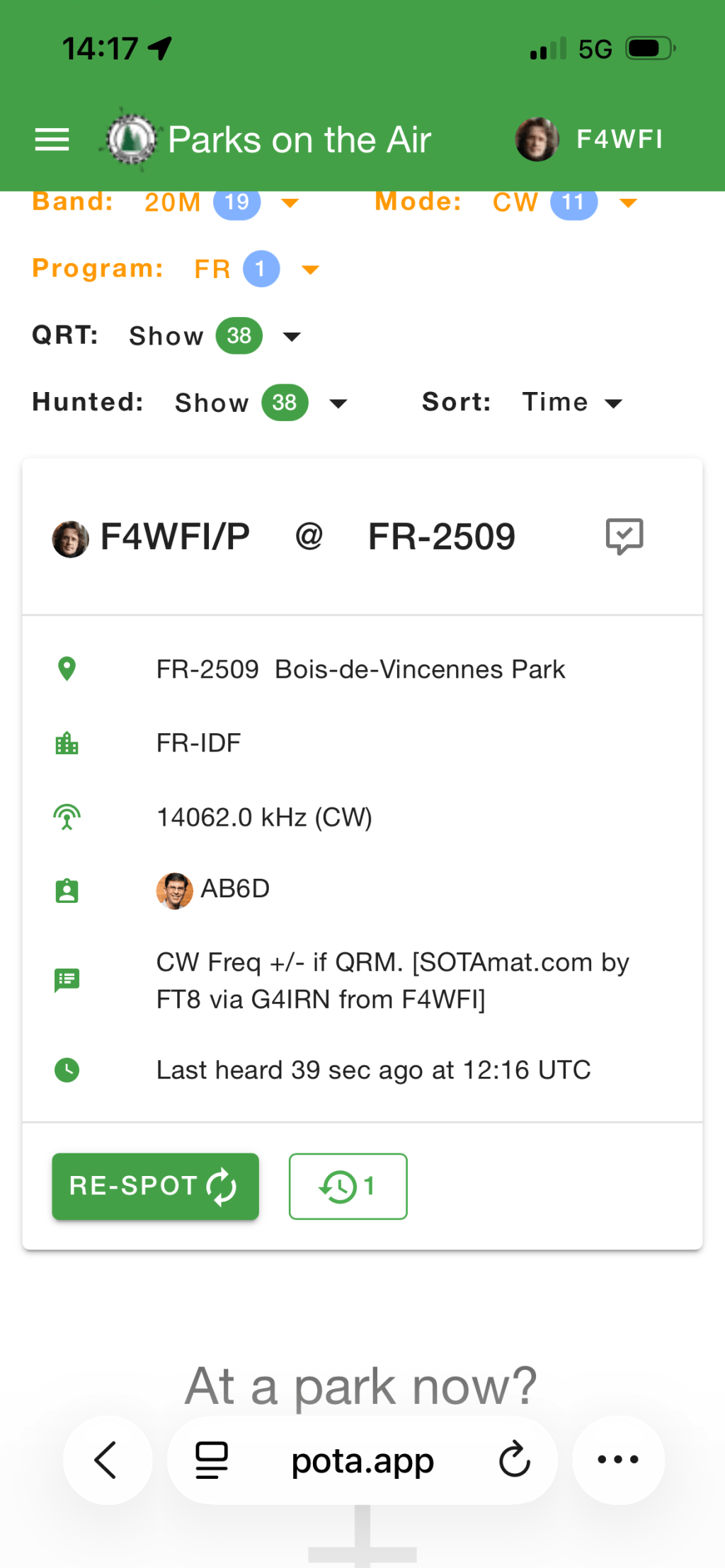

J’ai ainsi vu mon spot apparaître sur POTA.app en regardant via l’application Ham2K Portable Logger :
On voit la même information sur le site POTA.app dans l’image ci-dessous, à noter que l’on a l’information que c’est HB9RYZ qui a reçu ma trame FT8 et l’a relayé au site sotamat.com :

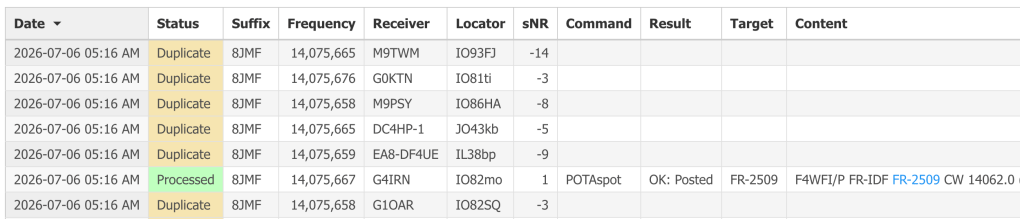

Sur le site sotamat.com, on peut consulter son activité HF en allant dans l’onglet HF Activity pour voir ce genre d’image :
La même information téléchargée au format CSV :

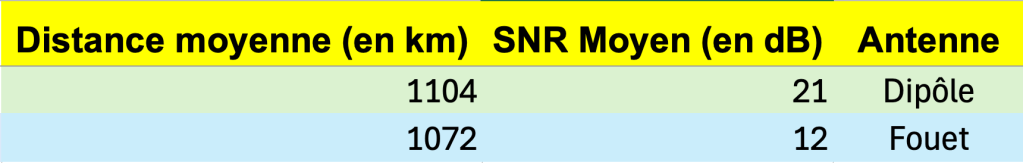

D’après les informations de ce tableau, j’en déduis que c’est la station qui a le meilleur rapport signal / bruit (SNR) dont l’information est utilisée pour remonter l’information. C’est juste une supposition.
On peut conclure que le système fonctionne très bien malgré son côté rustique vu que l’émission de l’audio se fait avec le minuscule haut parleur du smartphone tenu devant le micro alors que j’appuie sur le PTT !
Pour les cas où vous n’avez pas de réseau Internet, n’en déplaise au haters de FT8, l’outil est hyper utile pour se spotter.
73,
Pierre.
Mise à jour de l’article :
Afin d’en savoir plus sur le /P qui manquait dans ma configuration j’ai contacté Brian AB6D (page QRZ) qui est le créateur de SOTAMAT. Il m’a promptement répondu, il y a effectivement une manière de configurer ça sur le site web. Voilà la méthode ci-dessous :
In the form field “Posting Call (optional)”, add your desired non-default callsign for that SOTA Region. For example, you could use “F4WFI/P” instead of your default “F4WFI”.
In the form field “Posting Call (optional)”, add your desired non-default callsign for that SOTA Region. For example, you could use “F4WFI/P” instead of your default “F4WFI”.
Click “OK”
On your mobile phone, run the SOTAMAT app, and go to the “Setup” tab and click the “Load Configuration from Server” button under “Step 2”. This will synchronize your configuration from the server to the phone.
Le NanoVNA est un appareil de mesure que l’on voit très souvent dans l’arsenal des radioamateurs pour évaluer et pour la mise au point des antennes. Ce n’était qu’une question de temps avant que j’en achète un afin de l’utiliser pour mes réalisations personnelles d’aériens.

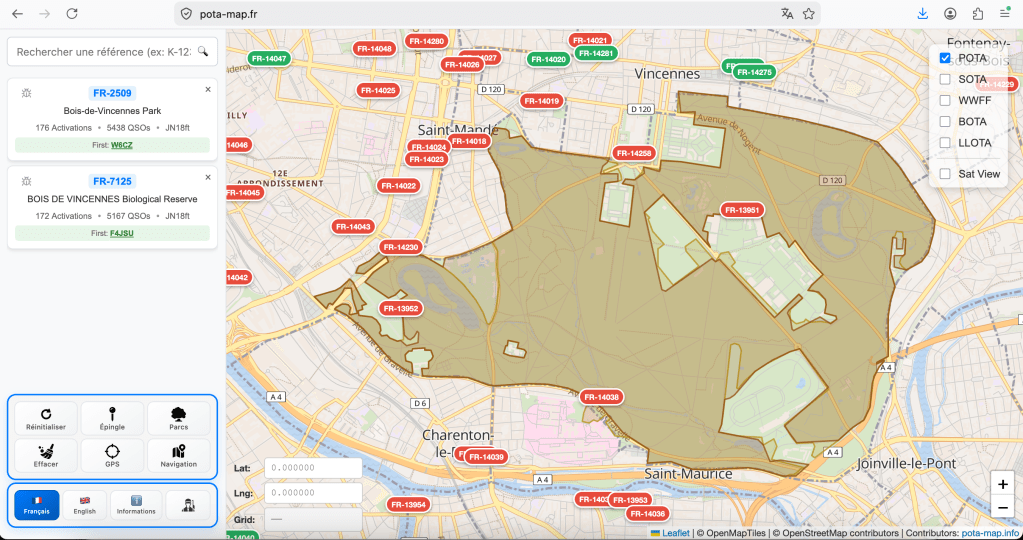

Pour 51€ expédié, j’ai passé commande sur Ali Express du modèle NanoVNA-H4 4 pouces (lien web). Après avoir fait une rapide prise en main à la maison et testé quelques antennes pour me familiariser avec, je suis allé au Bois de Vincennes pour le tester sur le terrain.
Premiers pas avec un VNA
Album photo antennes diverses

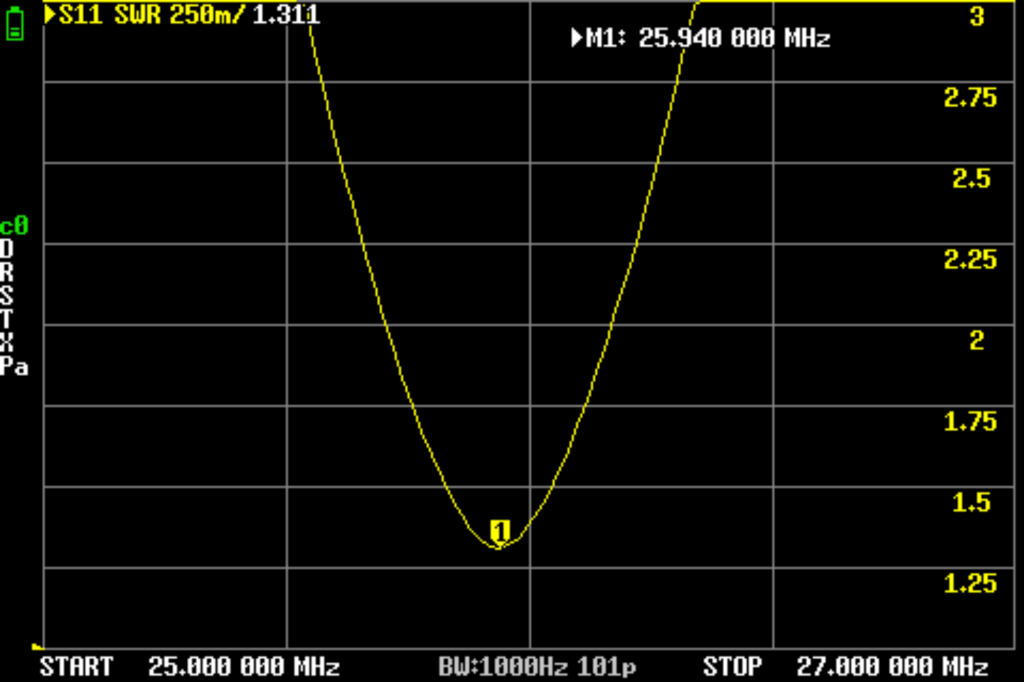

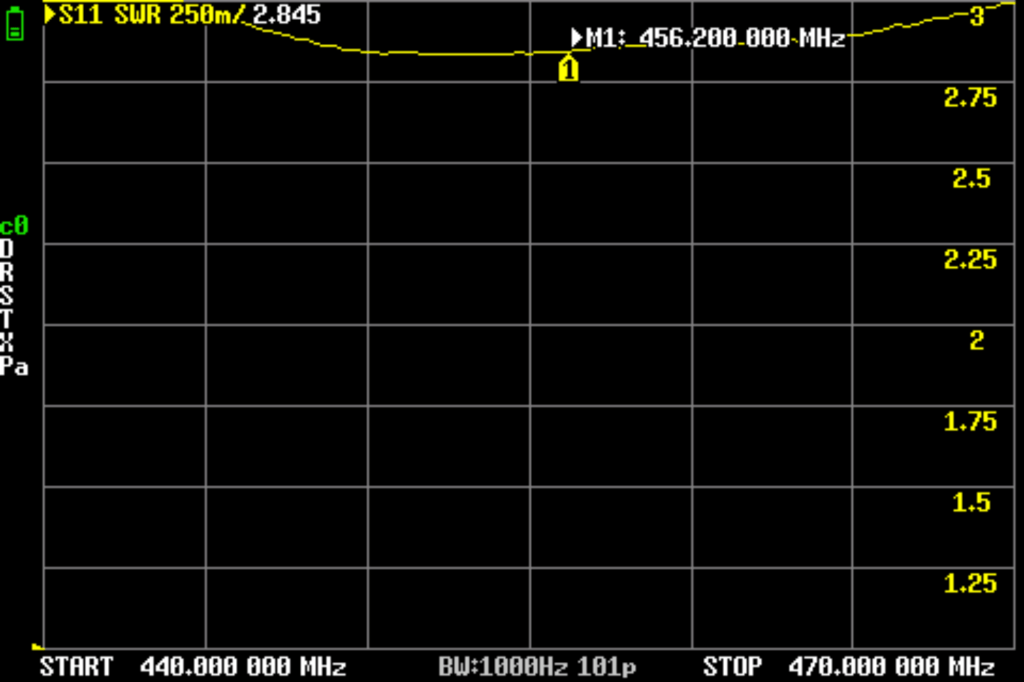

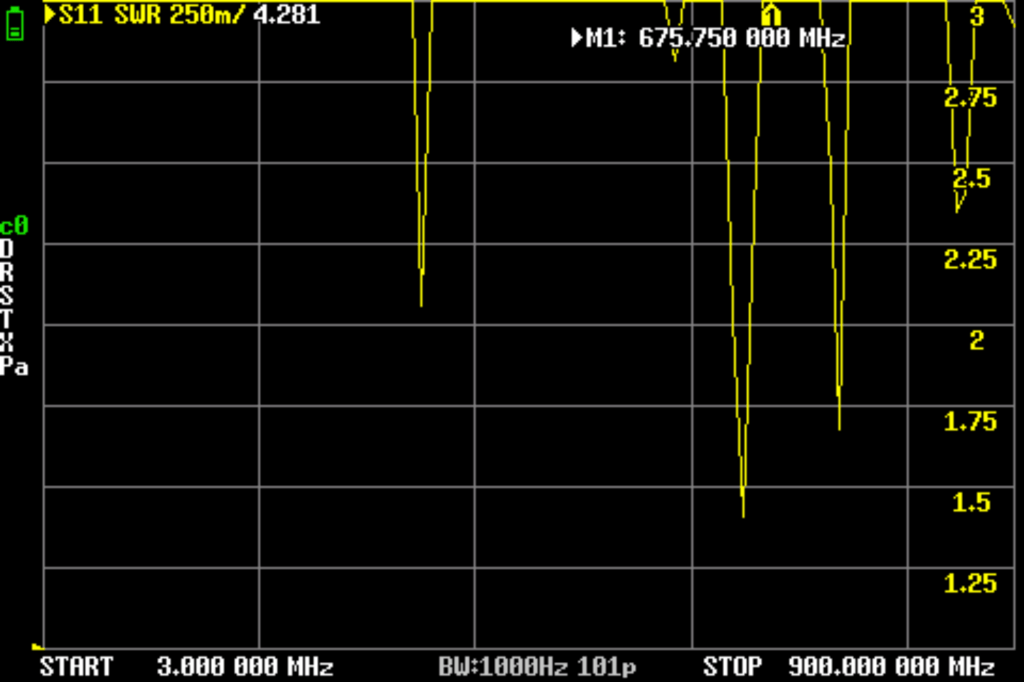

Voilà quelques mesures de SWR faites à la maison avec plusieurs antennes :
Antenne boudin de mon Yaesu FT5D
Antenne fouet AMPRO 40T sur embase magnétique
Antenne fouet AMPRO 20T sur embase magnétique
Album photo antenne Chameleon
Différentes images écran du VNA lors des mesures de l’antenne Chameleon CHA LEFS Feather utilisée pour ce test sur le terrain :
Conclusion
La prise en main de l’interface demande un peu d’habitude car l’ergonomie est un peu rustique mais on s’y fait. J’ai pu faire des mesures simples de ROS sur l’antenne comme on le voit dans la vidéo ci-dessus.
Le NanoVNA est effectivement un outil hyper pratique pour régler une antenne, que ce soit pour un produit commercial comme avec l’antenne Chameleon ou bien dans le cas d’une fabrication OM.
Pour bien comprendre le fonctionnement d’un VNA, je recommande de regarder la vidéo ci-dessous (en anglais) qui est très bien faite :
Je n’ai fait que gratter la surface de ce que l’on peut faire avec un NanoVNA dans ces premiers pas avec cet appareil. Il y a toute la partie calibration à revoir pour une utilisation plus précise que ce que j’ai pu faire.
Excellente démonstration avec un NanoVNA
Dans la vidéo ci-dessous, on voit comment le diagramme de Smith évolue quand on accorde une antenne avec un tuner en faisant varier la capacité et l’inductance :
On peut aussi faire bien autre chose que juste des courbes de SWR avec ce genre d’appareil. On peut mesurer un filtre, évaluer un câble, tracer des courbes de phases, etc.
Le Reverse Beacon Network (reversebeacon.net) est un outil indispensable pour les télégraphistes puisqu’il est en mesure de vous dire où vous êtes entendus dans le monde entier.
Cela fait déjà 1 an que je me suis mis à la CW et ça m’émerveille toujours quand je vois que mes émissions sont détectées parfois jusqu’à des milliers de kilomètres :
Mais le RBN ne s’arrête pas là, il est interfacé avec le site POTA.app (et aussi avec le site SOTA sota.org.uk mais ce sera pour un autre article).
Ainsi en utilisant la méthode utilisée dans la vidéo et décrite ci-dessous, le RBN permet de vous spotter automatiquement sur POTA.app même si vous n’avez pas de connexion Internet là où vous faites votre activation.
Méthode :
Créer son Activation sur POTA.app
Il n’y a pas de point 2 en fait !
Ce n’est pas une blague. Une fois que vous avez créé votre activation sur POTA.app en indiquant l’indicatif, la référence du parc et la plage horaire souhaitée, vous êtes prêt à émettre.
Auto spot POTA via le RBN

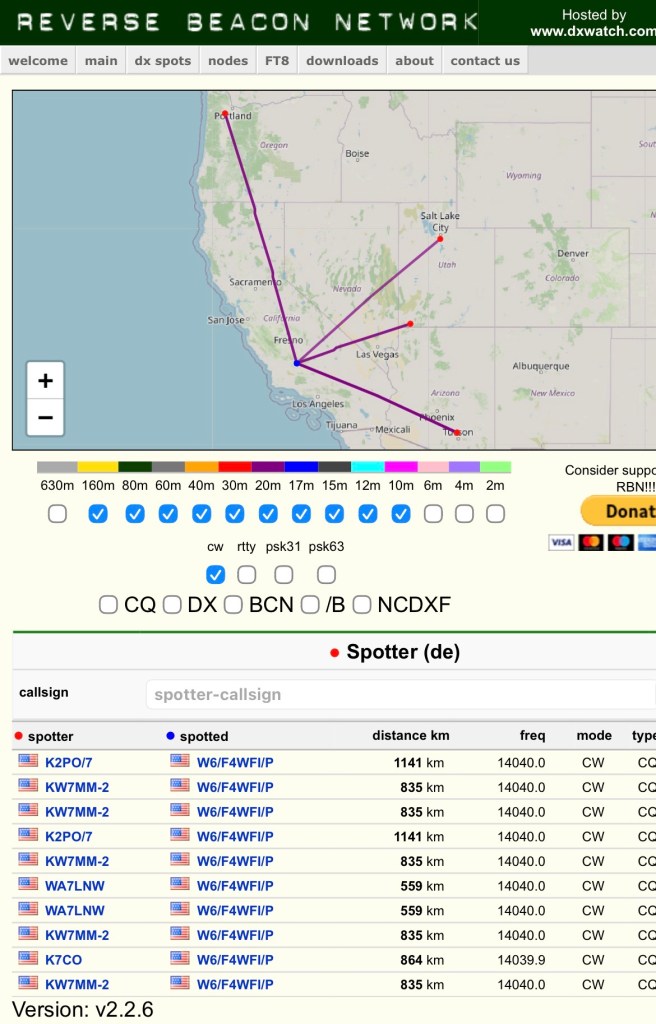

Voilà la preuve en image que ce système fonctionne.
Avantages
Pas besoin d’accès Internet pour se spotter
Rapide (moins de 2min comme on le voit dans la vidéo)
Peut couvrir une grande fenêtre (plusieurs jours)
Un avantage de plus à connaître la CW !
Inconvénient
CW uniquement
Conclusion
Ce système automatique des transmission de données entre deux systèmes a quelque chose de vraiment fascinant. Je ne sais pas qui a pensé à mettre ça en place mais super astucieux.
A noter qu’il existe un autre système appelé SOTAmat (sotamat.com) qui repose sur un principe similaire et qui utilise FT8. J’en ai fait une vidéo à voir dans cet article.
Ce lien entre le RBN et POTA.app montre à quel point l’Internet peut être un outil extraordinaire aussi dans notre pratique de la radioamateur.
Ayant reçu de Chameleon Antenna (chameleonantenna.com) l’antenne CHA LEFS Feather qui est une EFHW, je voulais la tester sur ma radio Elecraft KH1 (elecraft.com). Sur le papier c’est un combo gagnant avec une radio performante et compacte et une antenne qui fait moins de 100g pour le 10, 20 et 40m sans tuner.
Il fallait tester sur le terrain lors d’une activation POTA.
Remarques sur l’installatation
En fait, la principale difficulté dans l’installation de cette EFHW de Chameleon Antenna, c’est de trouver un endroit où la déployer. En effet, elle fait 20m de long et ce n’est pas toujours évident de trouver une branche d’arbre avec un dégagement de 20m pour s’installer à l’autre bout.
C’est une évidence mais une antenne de 20m est… deux fois plus longue qu’une de 10m donc c’est à prendre en compte.

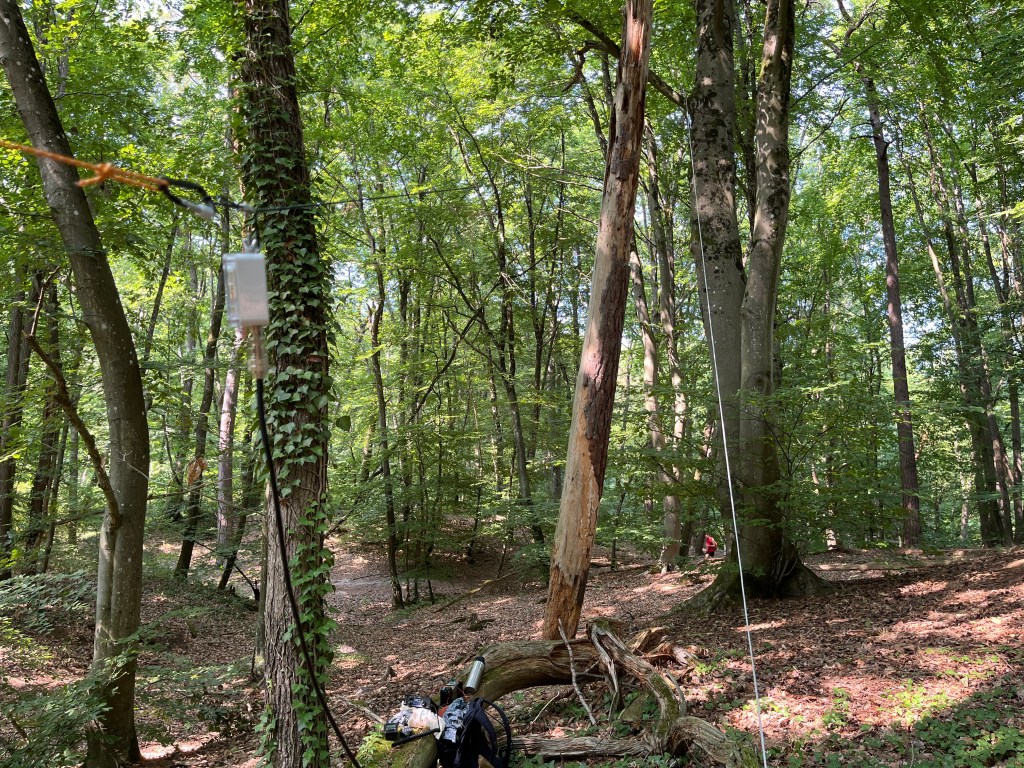

Voilà ma méthode pour trouver un endroit propice dans une forêt :
Identifier une branche haute (5m ou plus)
Faire 20 pas (environ 20m) pour vérifier où s’installer
Compter grossièrement les 20m permet de ne pas se tromper et se retrouver avec quelques mètres de longueur en plus d’antenne par rapport à l’endroit où vous souhaitiez vous installer.
Une fois l’endroit trouvé, la légereté de l’antenne Feather fait merveille. C’est ainsi très facile à manipuler pour l’installation ou le rangement.
Album photo
Je réalise en écrivant cet article que je ne monte pas correctement le mousqueton de la Feather afin qu’il soit vraiment pour le report de tension. C’est à corriger pour la prochaine activation.
Conclusion
Force est de constater que cette combinaison de matos fonctionne très bien ! Une fois installé, les QSO se sont succédés essentiellement sur 40m qui était la bande la plus active hier soir lors du test.

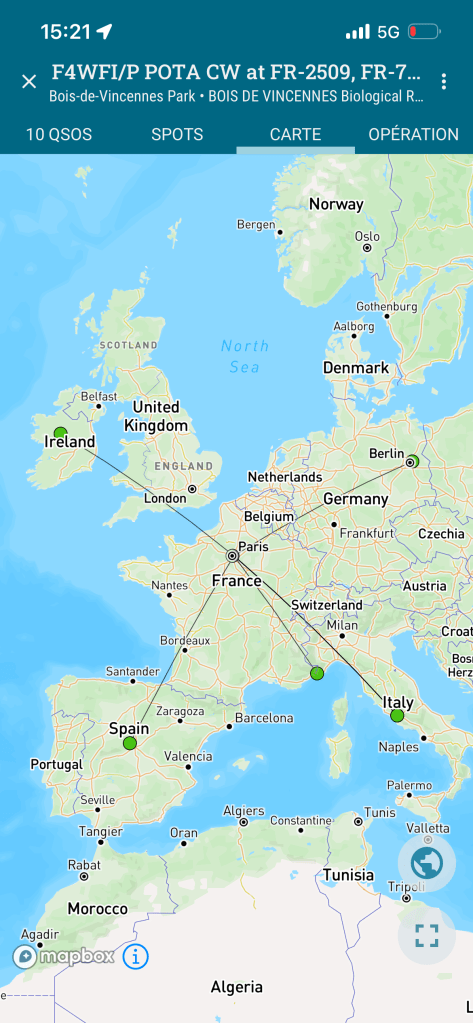

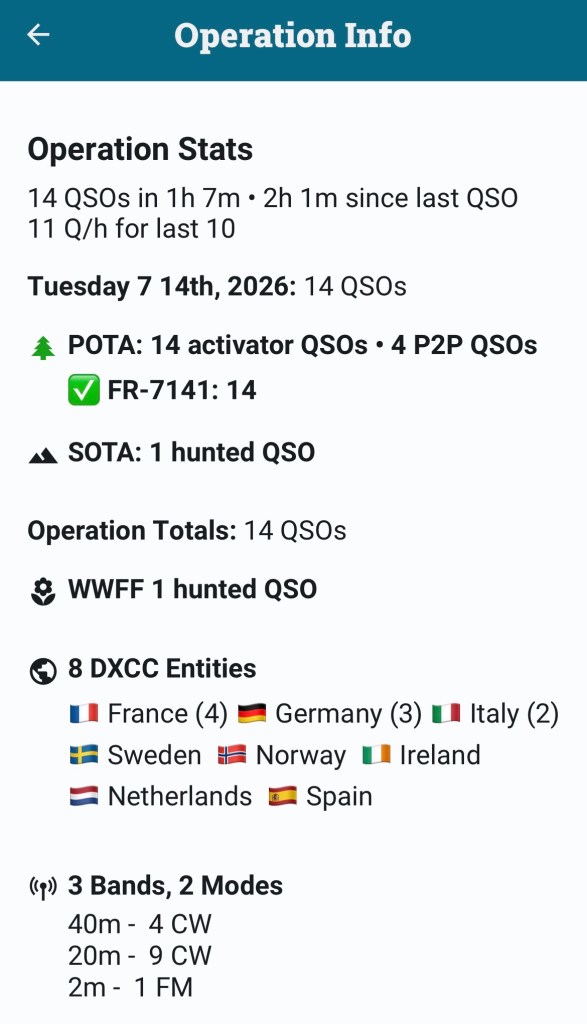

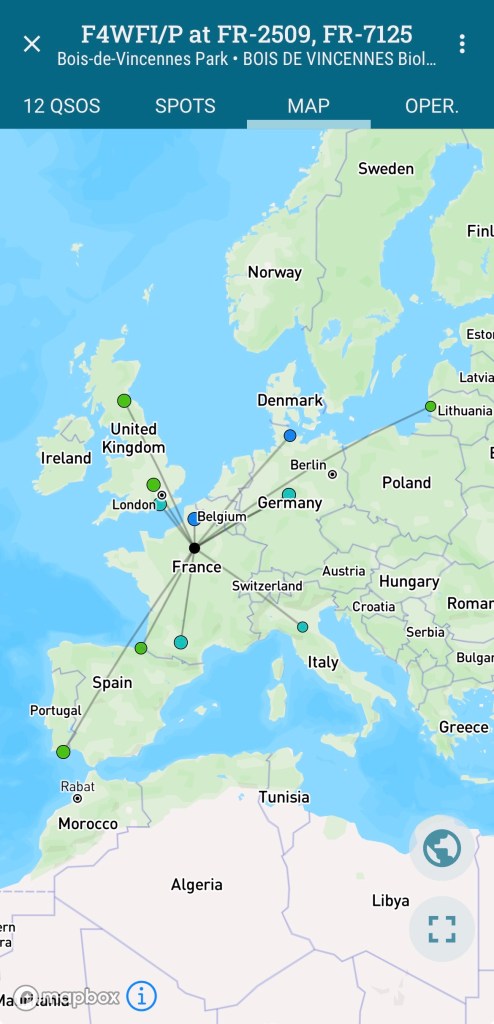

ScreenshotScreenshot
La KH1 proposant 20 et 40m mais pas le 10m, c’est pourquoi j’ai utilisé ces deux bandes pour le test.
Bref, le combo KH1 + CHA LEFS Feather est effectivement top. Pour compléter cet équipement, il faut en plus un coax pour relier l’antenne à la radio et un kit de lancer pour envoyer l’antenne dans une branche d’arbre.
On attaque maintenant la phase finale : c’est le moment d’accorder les deux brins du dipôle précisément sur la bande de 20m. HF Kits (hfkits.nl) met dans son kit une longueur plus importante que ce qu’il faut pour laisser aux OM le loisir d’accorder au mieux en fonction de ses désirs.
Un grand merci à Olivier F4MPJ qui m’a donné un super coup de main pour cette étape cruciale avant de passer sur les ondes.
Je ne dirais pas que j’étais stressé quand Olivier a allumé son VNA pour la première fois pour tracer une courbe de ROS sur mon dipôle mais j’étais bien content de voir que tout fonctionnait comme prévu.
Il y avait une belle résonance un peu en dessous de la bande avec un ROS le plus bas de 1,13 pour la toute première mesure.
Une fois raccourci les brins de chaque côté, c’était même encore meilleur avec 1,03, sans doute car la géométrie du triangle était avec un angle plus ouvert.
Il restait alors à raccourcir encore une fois pour placer la résonance un peu plus haut en fréquence en plein dans la bande des 20m.
Pour fêter ça, il fallait faire une activation POTA en bonne et due forme, ce qui fut fait très rapidement, preuve que l’antenne fonctionne superbement bien.

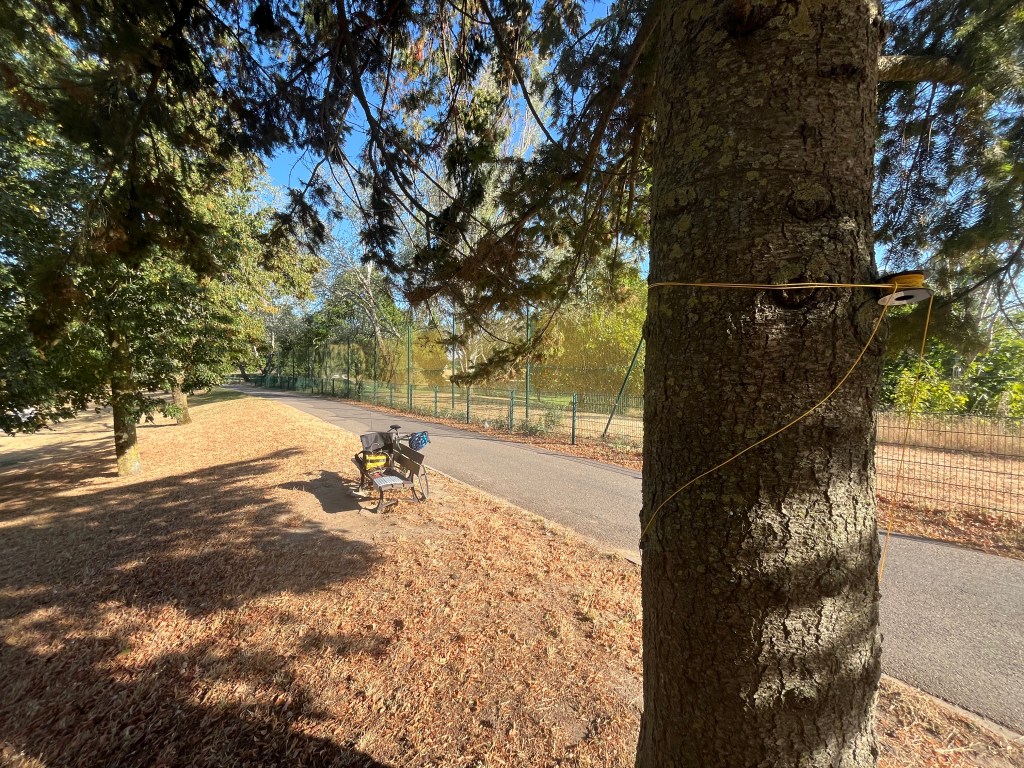

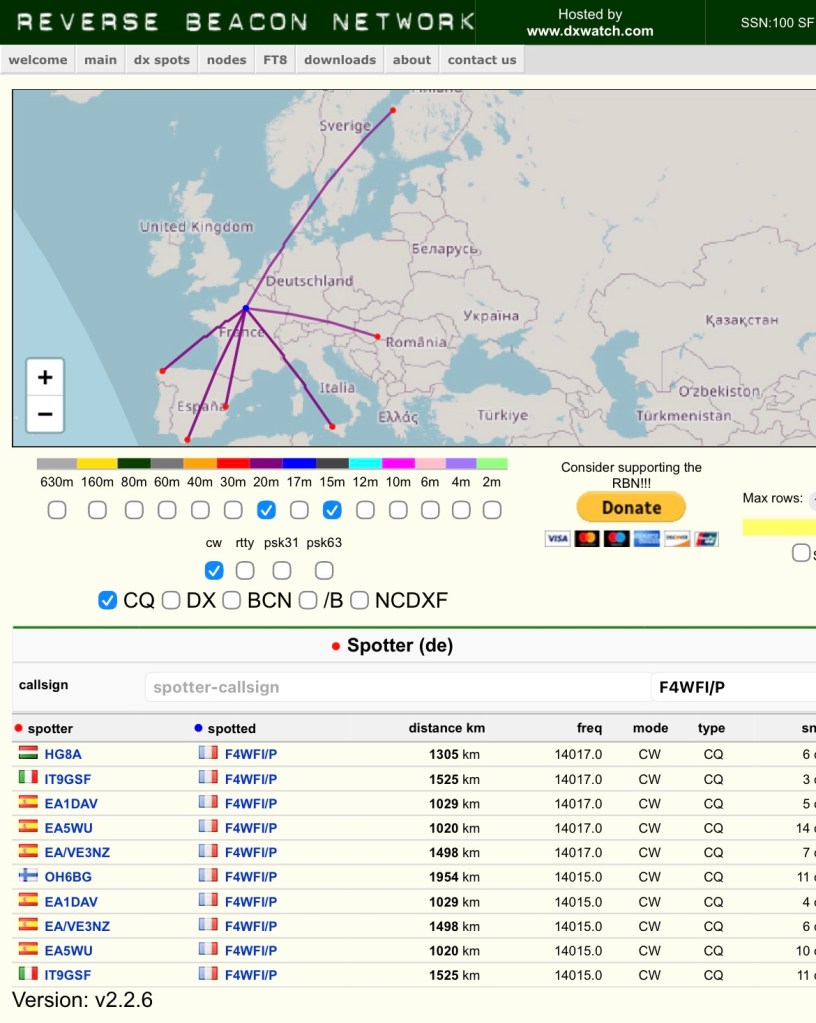

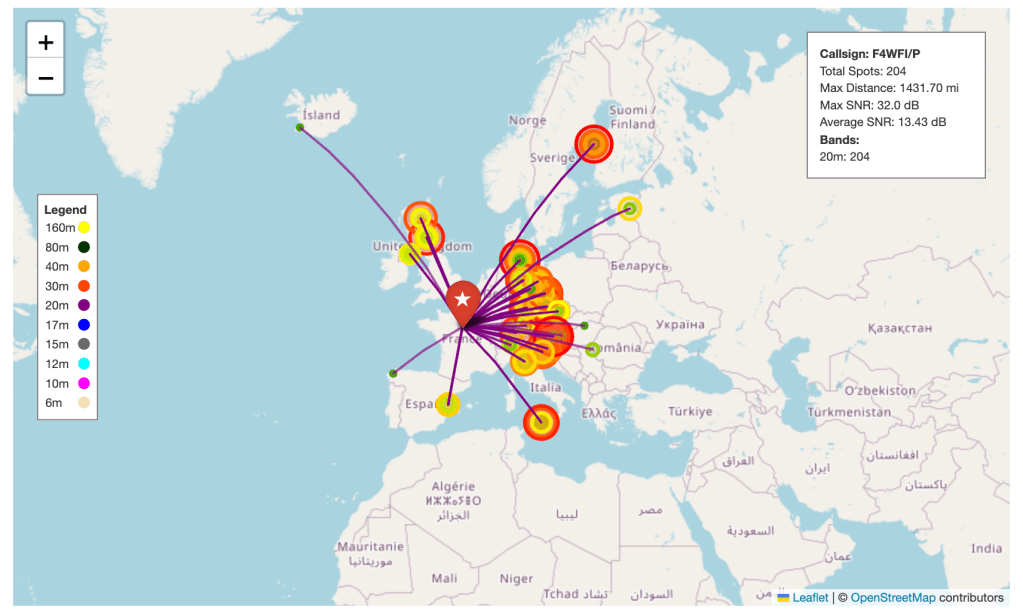

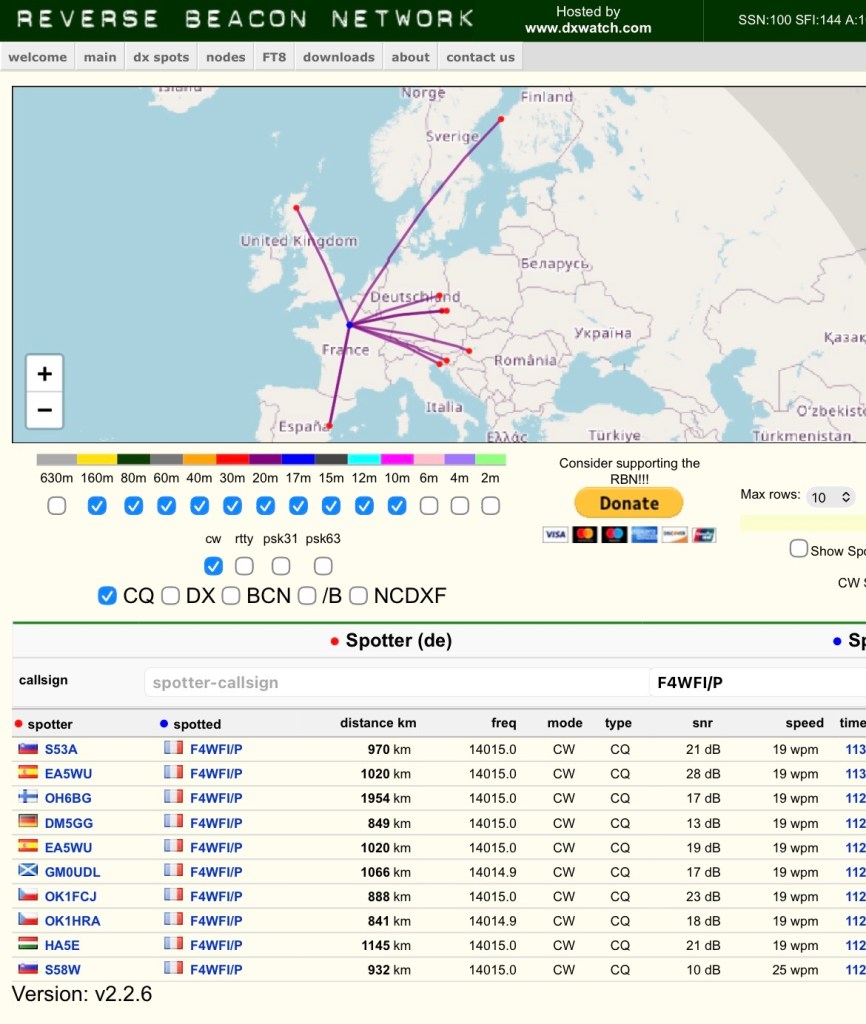

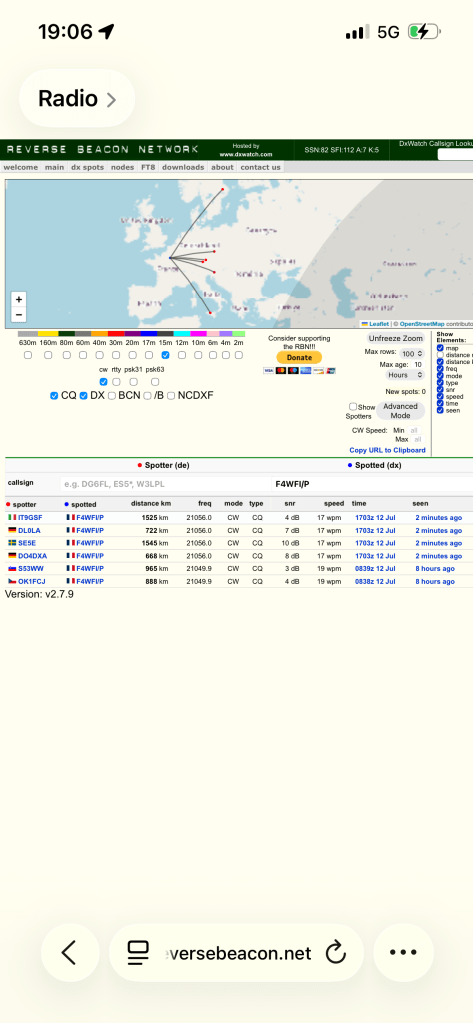

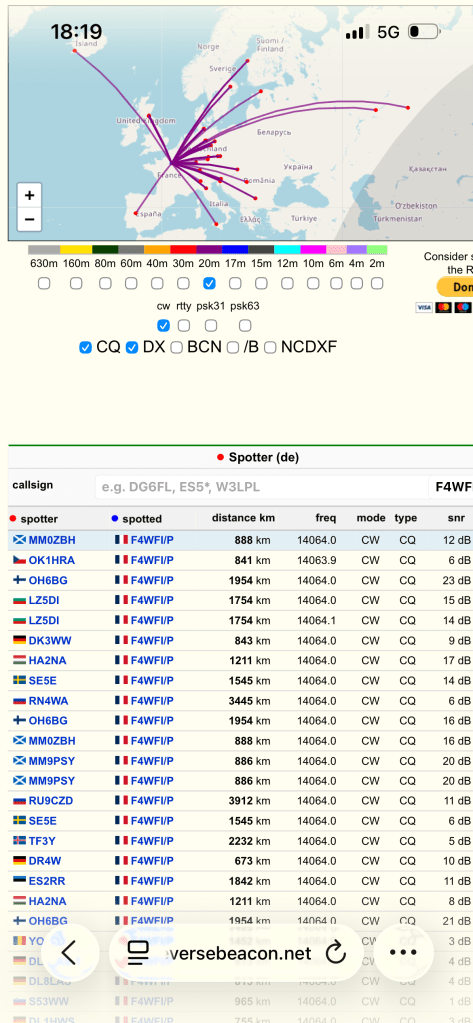

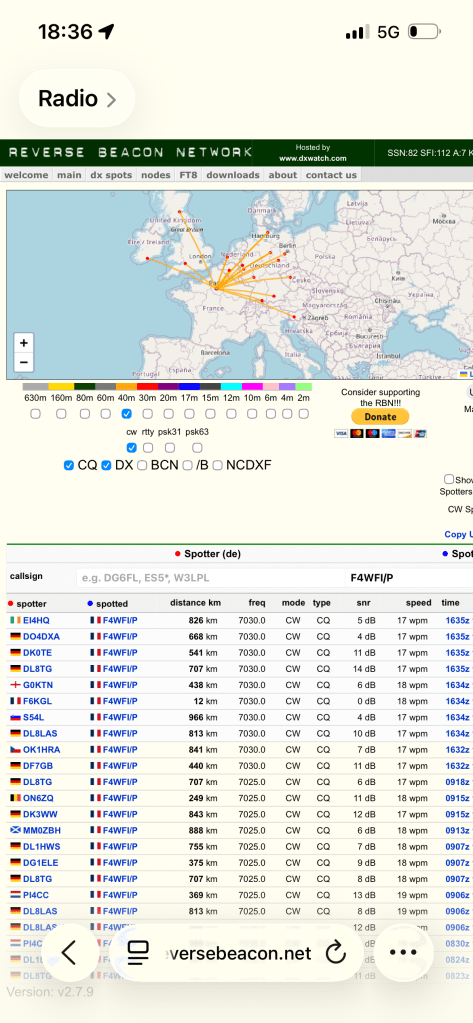

Le RBN au bout de quelques envois de CQ :

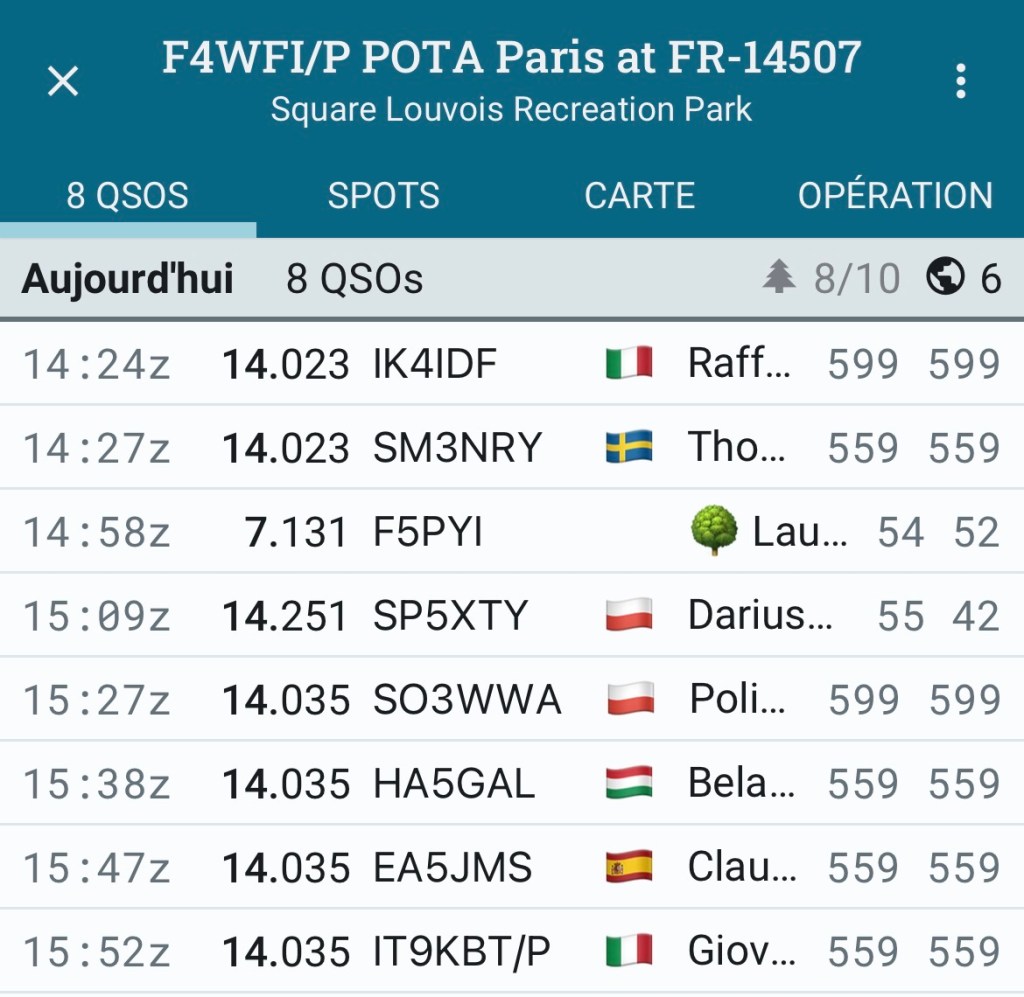

Les QSO cette activation :
Screenshot

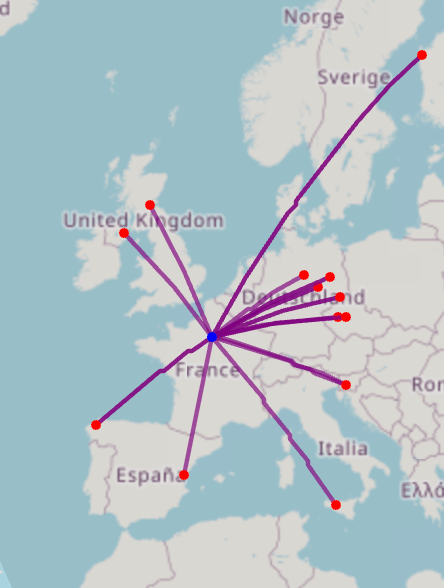

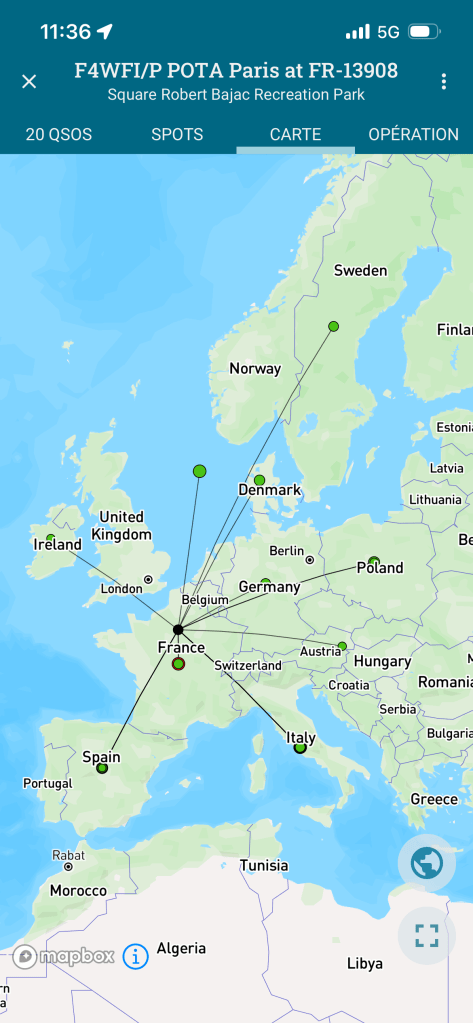

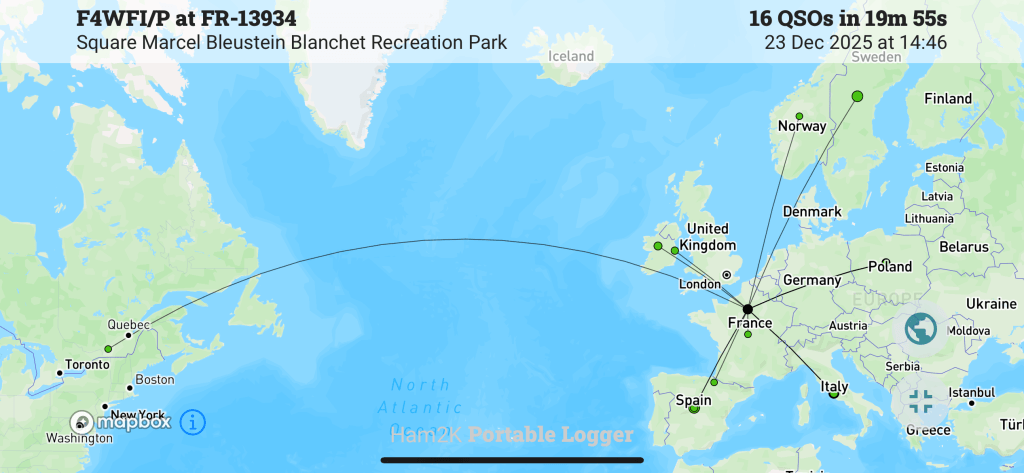

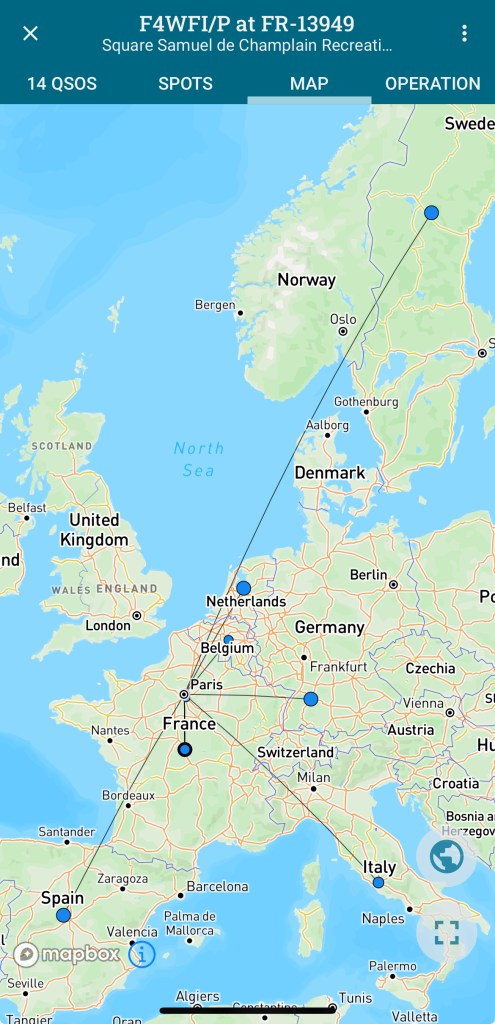

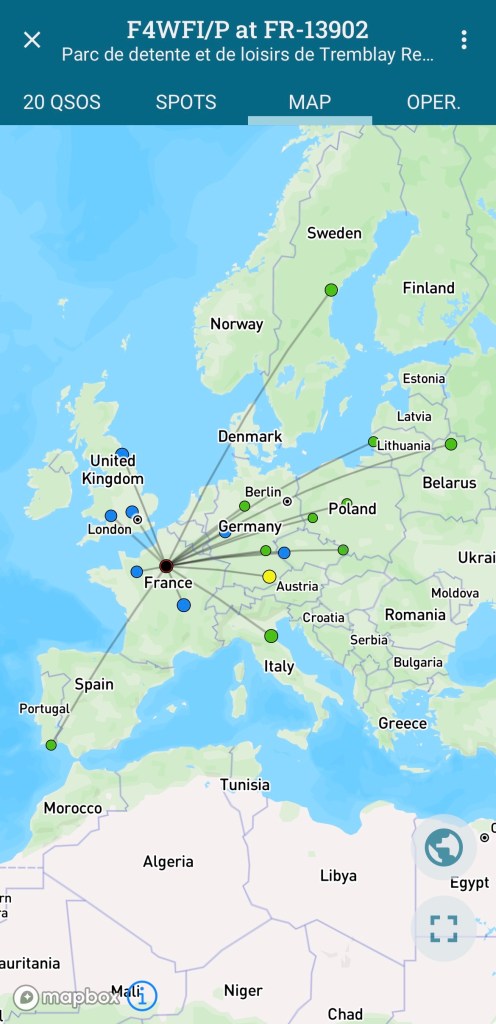

La carte de cette activation avec notamment Brian VO1AW, au Canada dans la province de Terre-Neuve :
Conclusion
Très content d’avoir mené à bout ce projet ! C’est super gratifiant quand on fabrique son antenne de A à Z.
Oh je sais qu’il y a sûrement des sad hams qui diront que j’ai acheté un truc tout cuit, que j’aurai du acheter les composants un par un et que sais-je encore… A ceux là, je dis : passez votre chemin. 🙂
Au niveau performance, ça marche très bien du premier coup donc ça c’est une belle satisfaction.
Il reste des petits détails mécaniques à régler. Ainsi je ne suis pas fan que les brins du dipôle restent attachés en permanence avec le boitier. Pour le rangement, ce serait plus simple d’avoir un système de mousquetons.
Aussi, dans cette vidéo nous avons fait une installation en V, ce qui nécessite deux points hauts. Je ferai des essais en V inversé qui a l’avantage d’avoir qu’un seul point haut, donc ça va plus vite pour installer.
A voir aussi si le boitier pourra tenir correctement au bout de la canne à pêche ou si cela sera trop lourd.
Dans la vidéo précédente, je vous ai montré le bobinage du tore, maintenant il faut rentrer tout ça gentiment dans le boitier après avoir soudé tout bien puis visser le tout pour finaliser ce projet HF Kits (hfkits.nl).
Même si les instructions du kit sont plutôt bien faites et complètes, il y a des points qui ne sont pas hyper clairs et/ou des décisions à prendre pour faire le montage.
Ainsi, en préparant ce montage j’ai réalisé que le trou pour la SO239 que j’avais soigneusement positionné au milieu du côté du dessous aurait du être un peu plus haut pour ne pas être gêné par l’ergot de moulage au fond du boitier…
Qu’à cela ne tienne, j’ai raboté l’ergot en question pour que la prise SO239 passe sans problème. Le bricolage n’est pas super beau mais ça marche.
En prenant son temps et en vérifiant bien l’emplacement de chaque élément, on trouve sans problème comment faire le montage.
J’aurai aimé avoir quelques photos en très gros plan de l’intérieur du boitier pour valider que tout était bon dans mon montage.
Prochaine étape : la mise au point et le test sur le terrain
Chameleon Antenna (chameleonantenna.com) est une marque américaine d’antenne qui a une excellente réputation. Les produits sont plutôt chers comme toujours dans le haut de gamme.
Ils ont sorti récemment la CHA LEFS Feather, une EFHW super compacte et légère puisque le tout fait moins de 100g !
J’ai contacté la marque pour leur proposer de tourner une vidéo sur ce modèle en échange de l’antenne, ce qu’ils ont accepté. A noter cependant que je n’ai pas été payé pour faire la vidéo ci-dessous et que j’ai dit ce que je voulais dedans.
Test POTA de la CHA LEFS Feather
Test par HOA Ham Radio
En faisant mes recherches sur cette antenne Chameleon, je suis tombé sur l’excellent test de la chaîne YouTube HOA Ham Radio. L’OM essaye de faire craquer le fil d’antenne en tirant dessus comme une brute mais n’y arrive pas.

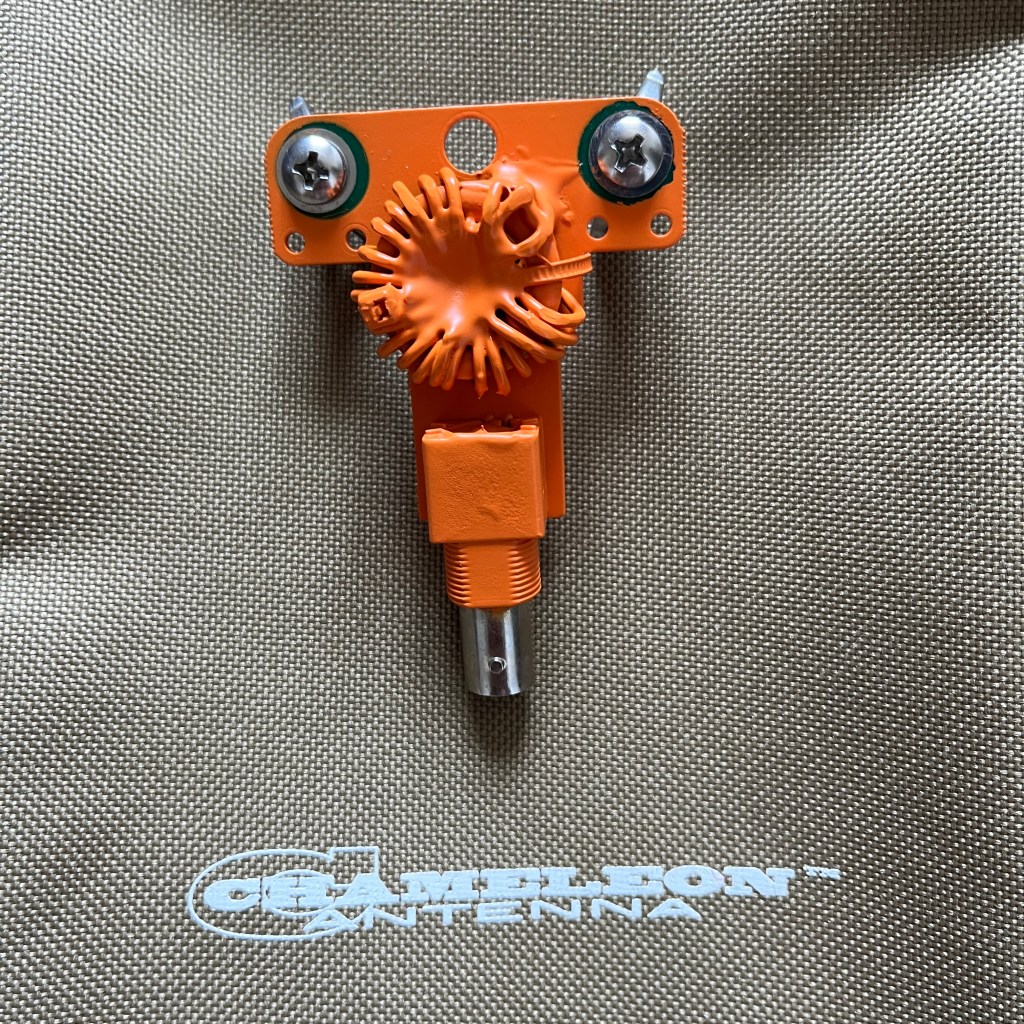

Album photo
Ce que j’ai aimé
La compacité : ça tient dans la poche
Légèreté : moins de 100 g
Performance sur 10, 15, 20 et 40m sans tuner
12, 17 et 30m avec tuner
Bien pensé
Facile à installer et à ranger
Fil d’antenne ultra solide en Kevlar
Haute visibilité du fil d’antenne
Ce que j’ai moins aimé
Quand on déballe la toute première fois, attention au spaghetti
Conclusion
A part le fait que j’ai mis du temps à démêler le fil de l’antenne après l’avoir sorti de son emballage d’origine, l’installation de cette antenne se fait sans problème. Sans faire aucun réglage additionnel, le ROS était en dessous de 1.5 sur les trois bandes de 10, 20 et 40m.
La documentation précise que l’on peut aussi l’utiliser sur 15m sans tuner. Les bandes du 12, 15 et 17m sont accessibles avec un tuner. Il faudra que je teste ça dans une autre vidéo.
Une fois installée l’antenne de 20m entre deux arbres en sloper, j’ai pu réaliser très rapidement des QSO. Les performances sont excellentes.
ScreenshotScreenshot
Tel que précisé, je n’ai pas payé cette antenne puisque la marque me l’a envoyée. J’ai néanmoins du payer les 21€ de frais de dédouanement. Le rapport qualité/prix dans mon cas est donc forcément excellent.
Est-ce que j’achèterai cette antenne si je ne l’avais pas eu gratuitement ?
Le prix américain est de 99$ donc on peut supposer qu’elle soit disponible en France aux alentours de 120 ou 130€ (c’est juste une supposition).
Toujours est-il que la réponse est oui !
Oui, c’est possible de se faire une EFHW aussi performante pour moins cher.
Je l’ai fait l’an dernier en achetant un kit chez HF Kits à 40€. Mais l’antenne résultante ne tient pas dans ma poche et ne pèse pas moins de 100g. Quand on fait beaucoup de POTA comme moi, c’est un paramètre qui compte.
Je poursuis le montage du dipôle envoyé gracieusement par HF Kits (hfkits.nl). C’est le moment d’attaquer le plat de résistance avec la partie la plus délicate ou en tout cas demandant le plus de doigté : le bobinage du tore.
Dans cette vidéo, les choses sérieuses commencent avec le coeur du balun.
Album photo
Commentaire
Ayant déjà bobiné le tore de ma EFHW, j’avais déjà fait ça en compagnie de mes copains OM au sein de F6KMX. Cette fois, je m’y suis collé tout seul comme un grand sous l’oeil implacable des caméras. Visuellement, je pense que c’est réussi. Il faudra valider ça une fois le montage électrique fait.
